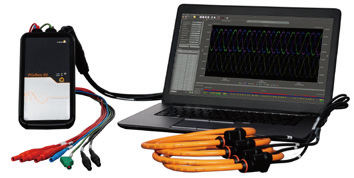

PQ-Box 50 电能质量分析仪是一款专为复杂电力环境设计的高精度移动式监测设备，符合国际标准并具备卓越性能。其核心功能包括全参数实时监测，可精准采集电压、电流、谐波、闪变等关键指标，支持50次谐波深度分析及三相不平衡度评估，确保电网运行状态的全面掌控。设备采用紧凑便携的结构设计（220 x 110 x 40mm），搭配IP65防护等级，能轻松应对恶劣现场的移动测量需求，同时内置智能傅里叶变换算法，可自动生成详细电能质量报告，支持自定义模板与数据趋势可视化，大幅提升分析效率。广泛应用于工厂故障排查、光伏电站运维及数据中心UPS检测等场景，PQ-Box 50 能显著提升电网稳定性与能效，是电力运维人员的理想工具。
产品特点
● 采样率：20.48kHz
● 符合 IEC610004-30Ed.3 A 类仪器
● 根据 EN50160 和 IEC6100-2-2(2-4) 评估电能质量
● 实时采样率：20.48kHz
● FFT 傅里叶分析至 10kHz(B1 和 B2)
● THD 总谐波含量 /2-50 次谐波 (B1 和 B2)
● 多功能分析软件
● APP 操控
● 功耗分析、功率因数、能量分析、二氧化碳排放计算
● 示波器记录仪和 RMS 记录仪 (B2)
● 适合节能减排数据采集、工厂电气运维、物业电气故障排查等测试工况
可依据中国国标进行电能质量评估
GB/T 12325-2008 GB/T 14549-1993 GB/T 15945-2008 GB/T 12326-2008 GB/T 15543-2008
●多功能分析软件，一键报告
● 记录电参数达 3000 项
● 基波范围 45-65Hz
● 测量精度小于 0.1%
● A / D 数模转换：16 Bit
● 安全等级 CAT IV / 600V
产品介绍
●电能报告中提供电能质量总览，用柱状图进行标识。
● 可以根据企业自行报告模板进行复制数据趋势图或者取出原始数据进行分析。
● 在报告中的模板以及 LOGO 可以自定义。
● PQ-Box 系列电能质量分析仪是一款强大的电参数测量仪器，集合功率、能耗分析、二氧化碳计算功能。
● 适用于节能办能耗数据采集、厂区电气故障排查、楼宇电能质量检测、电能质量专业评估、数据机房 UPS 、ATS 功能检测等领域。
● 具备上限值、下限值、额定值偏差、相位突变、包络线以及时间等多条件触发录波 4s、10ms RMS 有效值记录 600s。 便捷 分析故障瞬间的电压波形、电流波形、FFT 傅里叶频谱。
● PQ-Box 50 可以提供示波器功能。
● PQ-Box 50 每一款产品都具有 IEC61000-4-30 A 类证书。
●可以加载国标、欧标或全球各地标准，也可以单独设置企标限值，以保证一键报告和深度故障源分析。
使用环境 供电
●所有 PQ-Box 50 移动电能质量分析仪均可用于恶劣环境 ●PQ-Box 50 供电电源集成在设备内
● 工作温度：-20° C 至 60° C ●电源可以通过测量电缆直接取电
● 存储温度：-30° C 至 80° C ●可以使用以下电压范围：100V-440V
●内置电池可工作 2 小时

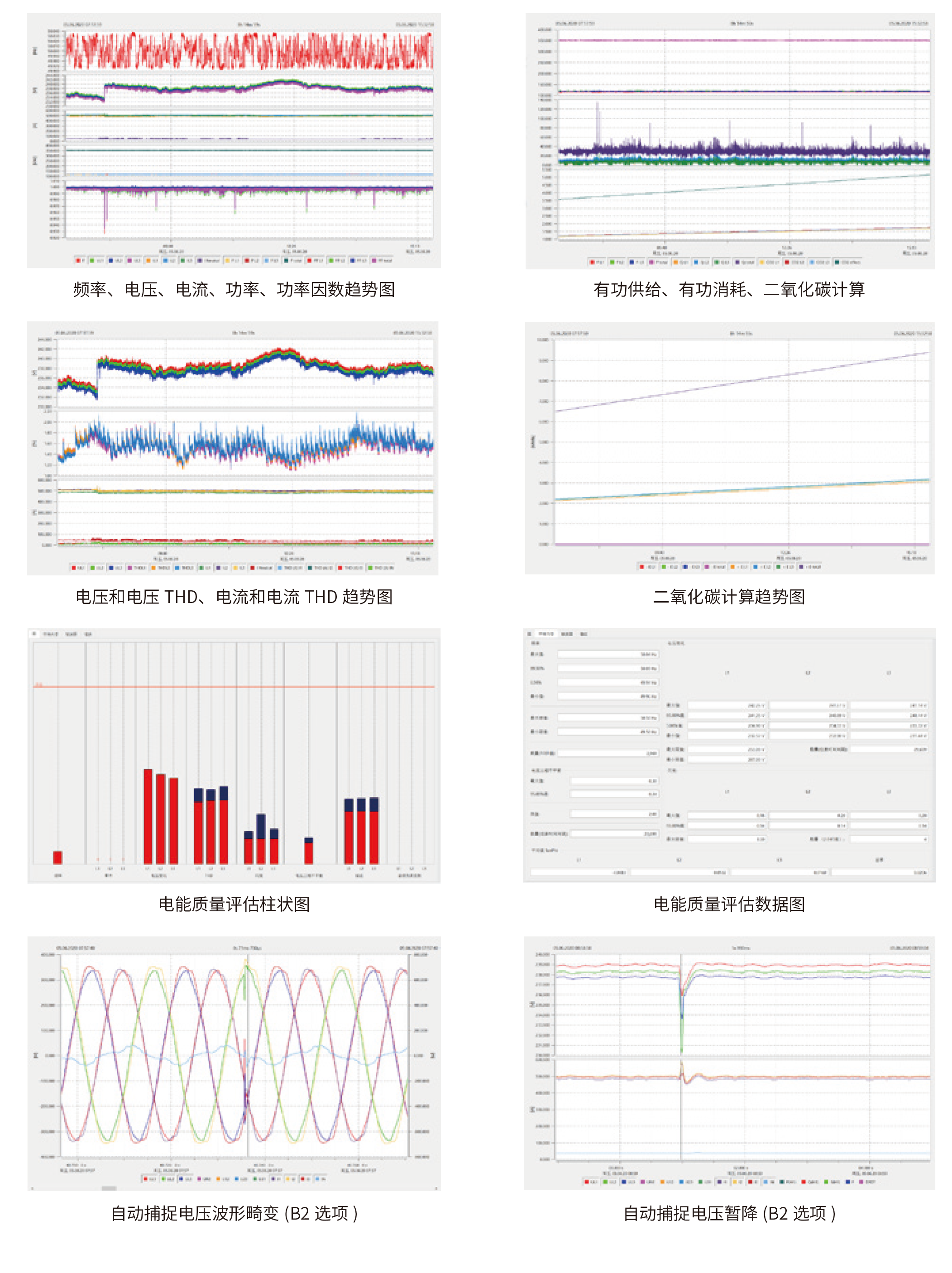

数据记录和分析
PQ-Box 50 电能分析仪参数
PQ-Box 50 选型表
