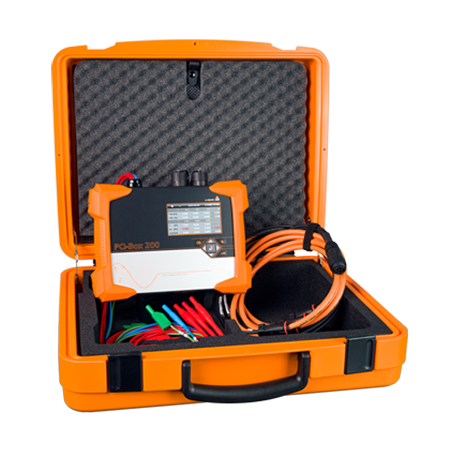

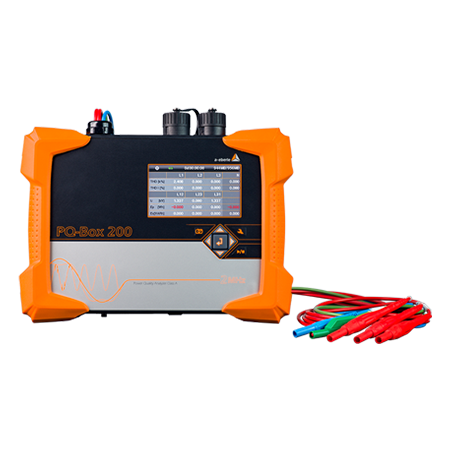

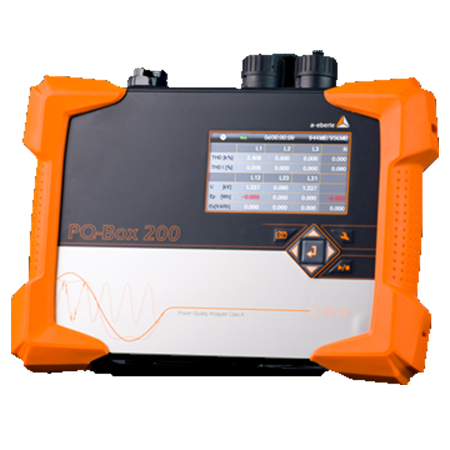

PQ-Box 200是一款专为电能质量监测设计的便携式智能设备，严格符合IEC 61000-4-30（2008）国际标准，适用于380V至500kV电网的实时监测需求。其核心功能包括：实时监测电压、电流、功率等关键参数，支持7 x 24小时连续运行，实时显示各相数据并精准记录事件发生时刻；高精度测量能力达到0.05%校核级精度，支持50次谐波分析（远超普通产品的25次能力），并通过快速傅立叶变换实现20kHz高频分析；标准报告生成功能则依据EN50160和IEC61000-2-2/-2-4标准自动生成合规报告，确保数据权威性。扩展功能方面，可选配瞬态测量电路板（最高2MHz采样频率）实现瞬态电压（-5kV）测量，或纹波控制信号分析功能满足工业场景特殊需求；配备USB 2.0和TCP/IP接口，支持本地及远程数据传输，内置UPS电池可在断电后持续运行6小时，保障监测连续性。该设备以高精度、多功能和便携性，成为电网运维与工业电能管理的可靠工具。
PQ-Box 200 产品特色
● IP65 防护等级，适用于苛刻环境
● 二进制触发输入
● 40.96kHz 实时采样率
● 4GB 工业存储 SD 内存卡，可扩展至 32GB

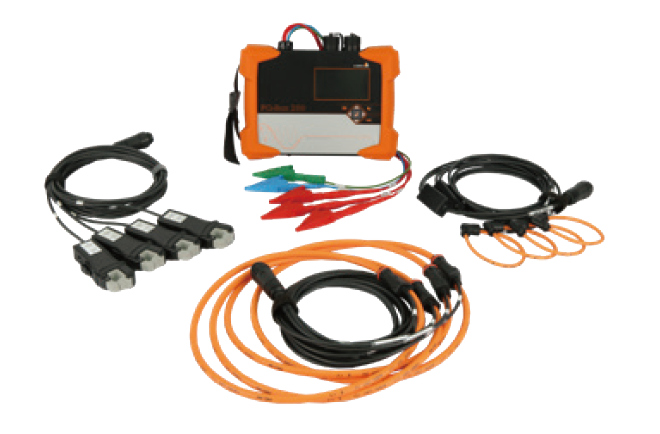

● 航空插头式电压电流接口
● 100M 网线接口和 USB2.0 数据接口
● 可以母排取电 100V-400V AC 主机供电
● 第三路模拟信号输入，可以输入电流、温度、流量等模拟量
● 数据中心 UPS 切换 /ATS/ 柴发测试
● 充电桩电能质量测试
● 2-9kHz 高频谐波测试
● 4MHz 瞬态分析模块 ( 可选项 )
● GPS/DCF77 无线时钟接口
PQ-Box 200 部分案例客户
● 某省电力公司营销部使用 PQ-Box 200 用于充电桩的运维检测，检查电能质量和 2-9kHz 高频谐波的分量。
● 某省电科院使用 PQ-Box 200 用于对光伏验收、风电入网验收，其中风电的 2-9kHz 高频谐波检测目前是世界唯一一款。
● 某合资汽车厂冲压车间变频器反复烧损，使用 PQ-Box 200 检测出 2.5kHz 高频谐波频段谐波电流巨大。2.5kHz 与变频器 IGBT 开关频段吻合。
● 某电力托管企业使用 PQ-Box 200 用于客户配电系统检测，检测出多处变频器入口段 2-9kHz 高频谐波含量高，提前关注事故隐患。
● 某治理企业使用 PQ-Box 200 用于变频器群检测系统故障原因，发现高频谐波，成功解决用户的反复故障。
PQ-Box 200 主要特点
● 认证：IEC61000-4-30 A 级
● 符合中国国标：
GB/T12325-2008 GB/T18481-2001
GB/T12326-2008 GB/T14549-1993
GB/T15543-2008 GB/T 15945-2008
● 自定义企业标准或者行业标准
● 40.96kHz 采样
● FFT 20kHz
● 200ms/3s/ 自定义间隔记录
● 24bit AD 模数转换
● 2-9kHz 高频谐波测试

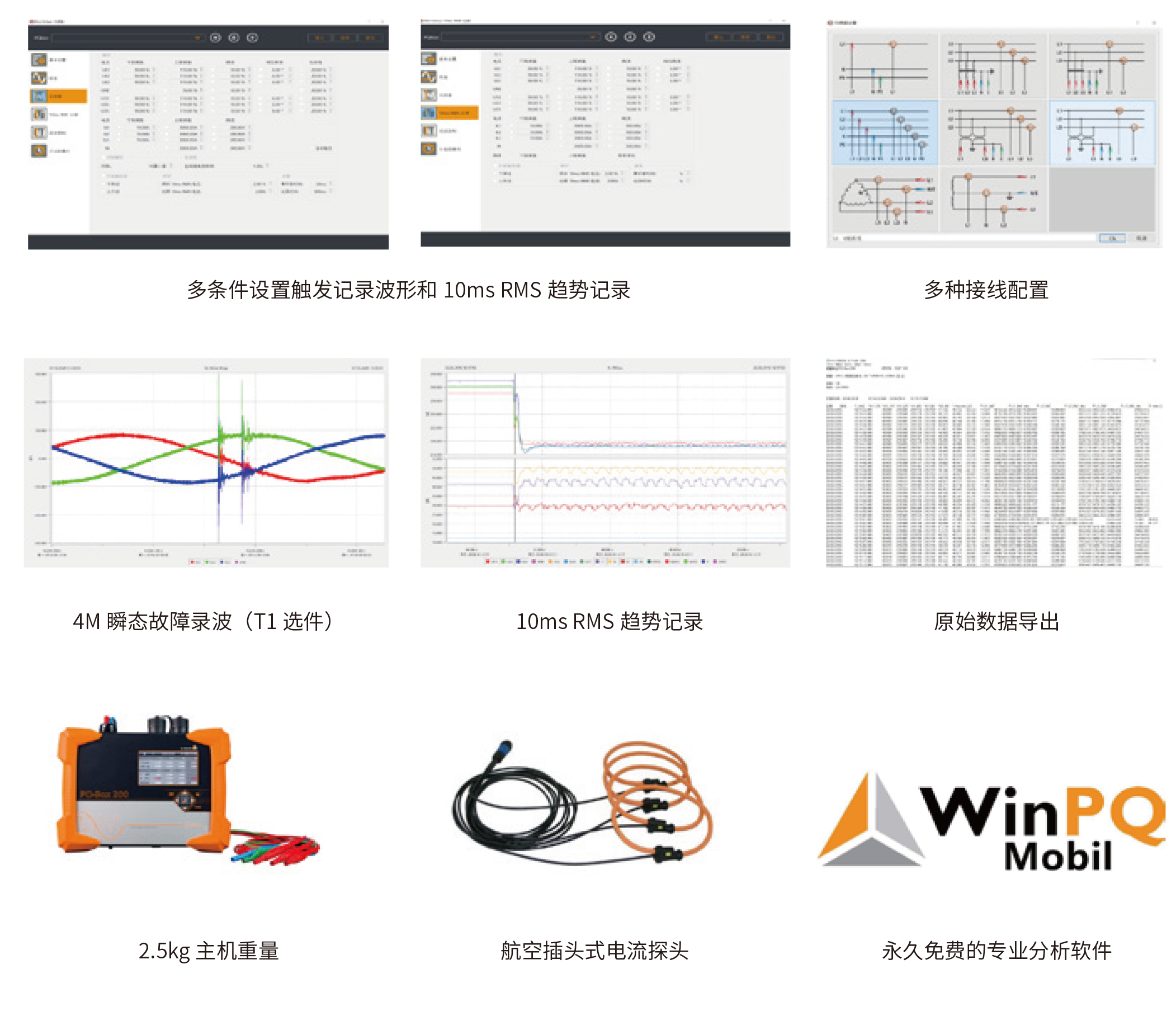

● 触发记录示波器波形和 10ms RMS 值
● USB2.0 和网线连接，WiFi 连接（选配）
PQ-Box 200 技术参数
PQ-Box 200选型表
