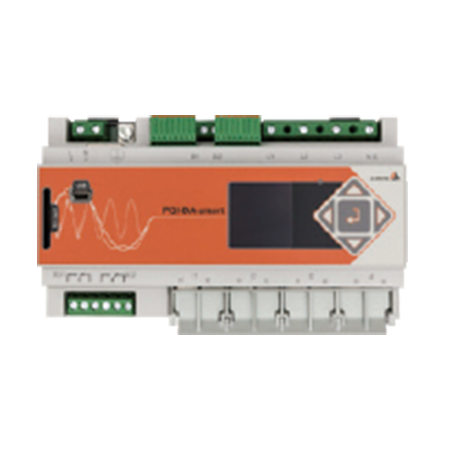

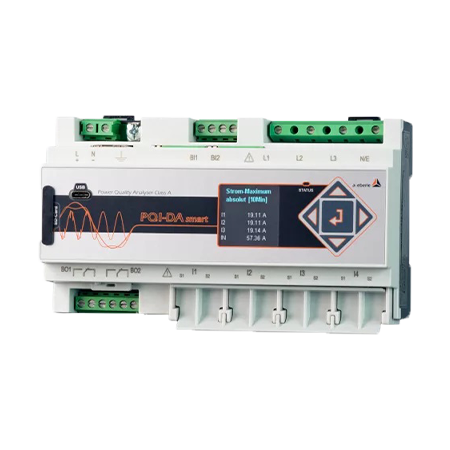

PQI-DA Smart在线式电能质量监测装置是一款专为工业级电力系统设计的智能化监测设备，采用嵌入式Linux系统与高精度AD芯片，支持三相四线/五线制电网的实时监测。其核心功能包括：电压/电流谐波分析（2-63次）、三相不平衡度计算、电压骤升/骤降事件捕捉及波形录波，采样率可达256点/周波，确保数据精度优于0.2%。该装置支持4G/以太网双模通信，通过云平台实现远程数据可视化，可生成电能质量报告并触发告警。典型应用场景涵盖数据中心、新能源电站及精密制造产线，帮助用户快速定位电网问题，优化供电可靠性。
产品特点
● 墙上安装
● 柜面安装
● 10.48kHz/40.96kHz 实时采样率
● 可选件：2-9kHz 高频谐波
● 故障示波器录波 /10ms 趋势记录
● 可 500 个以内测试点组网
● MODBUS RTU/TCP 通信规约 / IEC61850 通信协议
● 多功能监测软件可实现邮件 / 短信报警
● DIN标准轨道式安装
● 精度 < 0.1%
应用
为了解决电网的电能质量监测，A.Eberle 公司研制了新款电能质量在线监测装置 PQI-DA Smart，其主要是用于中压和低压电网。它作为一个核心组件，既可以用作符合所有电能质量标准的电能质量测量接口，也可以用作典型三相系统中测量所有物理定义值的设备。
除了能对测量值进行标准评估外，PQI-DA smart 还具有高速故障录波器功能，能以 40.96/10.24kHz 的取样频率对电网故障和半波 r.m.s 有效值进行记录。这些数据对于事故分析是必不可少的。值得一提的是，PQI-DA smart 适用于监控，记录，评估能源供应商与最终客户之间达成的特殊参考量或电能质量协议。此外，该设备可通过标准化接口（如 Modbus）为 SCADA 应用提供多个 并行测量值。
电压质量测量仪器符合 IEC 62586 标准，该标准描述了电能质量分析仪的完整产品特性。 该标准不仅定义了使用目的， EMC 环境，环境条件，还定义了精确的测量方法（IEC 61000-4- 30），以便为用户创建可比较的基础。根据该标准运行的不同制造商的设备必须提供相同的测量结果。根据 IEC 62586，PQI-DA smart 是 PQI-A-FI-H 设备，因此已在实验室获得完全认证。
PQI-DA smart 满足 IEC61000-4-30（2015） 标准规定的 A 等级测量设备的全部要求 :
| IEC61000-4-30 功能参数 | 等级 |
| 频率 | A |
| 供电电压的赋值 | A |
| 闪变 | A |
| 供电电压的暂升和暂降 | A |
| 电压终端 | A |
| 供电电压不平衡 | A |
| 电压谐波 | A |
| 电压间谐波 | A |
| 电源信号电压 | A |
| 上偏差和下偏差 | A |
| 测量间隔 | A |
| 时钟不确定性 | A |
| 标记 | A |
| 瞬态影响值 | A |
