红外热成像做体温筛查靠谱吗?

2020-12-28 17:22 precede

前言

红外热成像是怎么做人体测温的?为什么要用热成像测温做人体体温筛检?热成像体温筛检靠谱嘛?为什么有时候会出现人体测温显示20多度?种种疑问,听我来解答。

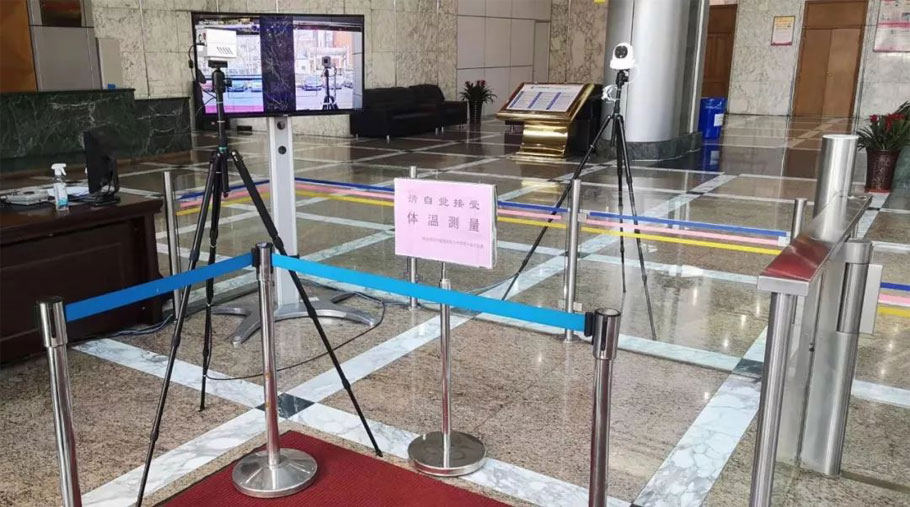

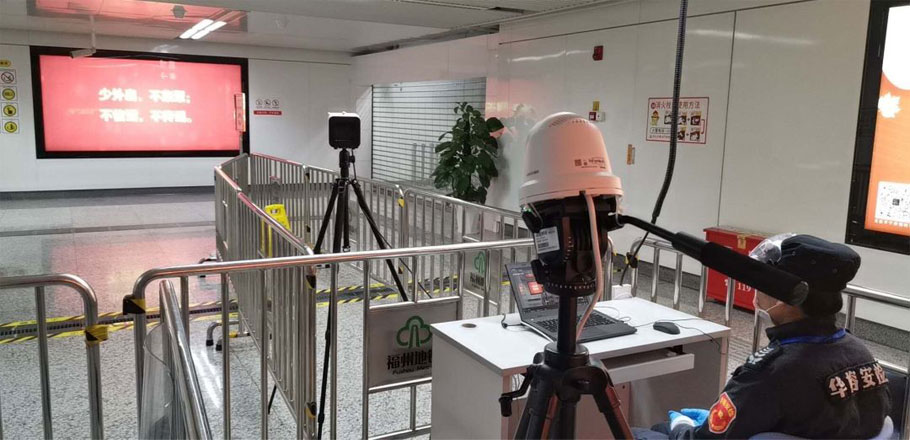

最近一周,相信很多地方都迎来了第一波复工潮,相信各位工返工时都会看见,现在无论是机场、火车站、高速收费站、地铁等交通要塞,还是办公楼、商超等公共场所,很多都会架设一套热成像人体测温的设备用来做体温筛检。那么,这套用来做体温筛检的“黑科技”,到底靠不靠谱呢?




首先,红外热成像做体温筛检肯定是靠谱的,我们来看看中国疾控中心研究员冯录召怎么说。

01 什么是体温?

首先我们要明确一点,体温≠体表温度,体温指的是人体的内部温度,临床上所指的体温是指平均深部温度。





人作为恒温动物,体内温度会有一个正常的恒定范围(口腔舌下温度为36.3~37.2℃,直肠温度36.5~37.7℃,腋下温度36.0℃-37.0℃)。体温能很直观的反应人体的当前情况,一般大于37.3℃的人员都会被列为发烧。


02 什么是热成像?

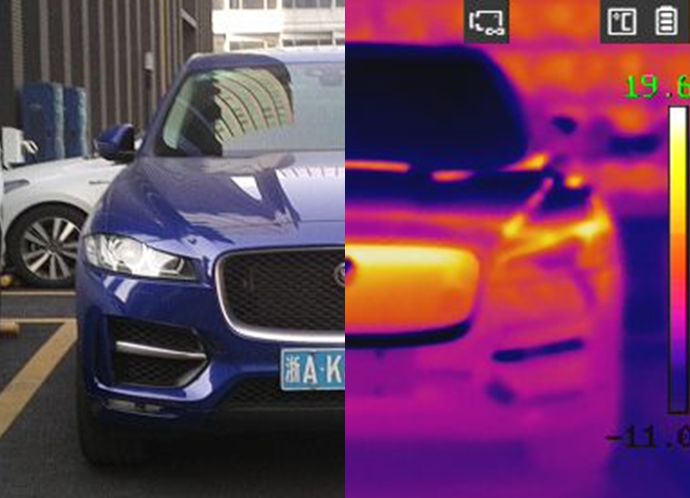

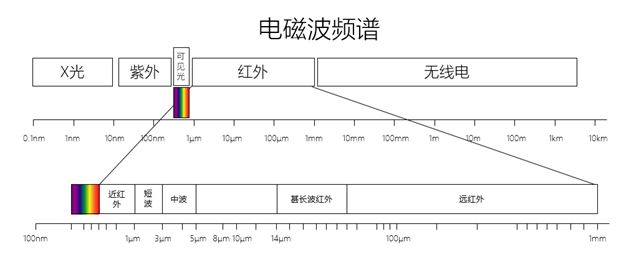

任何温度高于绝对零度(-273.15℃)的物体都在不停地发射红外辐射(热辐射)。红外辐射是一种电磁波,波长范围为在0.7um~1000um,人眼看不见,且不同温度对外辐射的波长不一样。吸收红外辐射后,热敏感材料(探测器)温度会升高,热成像设备进而根据相应的温升情况进行计算得到对应的温度信息。






03 热成像怎么实现人体测温?






与额温枪原理类似,热成像也是通过检测人体表面(额头)的热辐射进行测温。

直接测量得到的都是体表温度,一般在31~34℃之间,不过由于37℃正常体温这个概念深入人心,所以现在红外测温厂家基本都会把体表温度用算法补偿映射为人体内部温度。比如海康威视,热成像人体测温的设备就是通过测量获得的额温,再进行的测温补偿算法映射为真实人体温度。


04 为什么我们用热成像去做初筛?

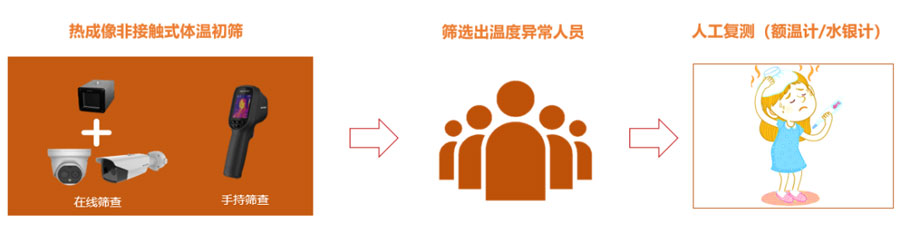

传统体温检测手段主要以接触式的耳温枪和水银温度计为主,面对被检人员较多时,这类手段不仅需要投入大量的人力物力,成本高,而且检测费时,同时也增加了人员接触带来的安全风险。热成像去做体温初筛,只要设定一个报警阈值,就能实现非接触式人体测温,全自动报警,能够帮助用户快速安全地初筛出体温异常人员。再进行人工复测,能够大大提升检查效率。






05 热成像测温影响因素?





使用热成像测温式,影响的外部因素主要有环境和目标距离。
先看看测温环境的影响:
(如下部分内容引用自行业自媒体,如有侵权请立即与我们联系)
环境温度,一来对人体测温这类高精度设备会有影响,尤其是北方的低温,二来室外环境下,人体体表的温度由于风吹日晒等的影响,也反馈不了正常的体温。这就好比冬天我们在室外觉得冷,是因为人体体表温度受环境影响降低了,所以会觉得冷。所以,热成像人体测温一般建议在室内相对稳定的环境下使用。所以,热成像测温一般都是建议在室内的温度环境下进行测量。

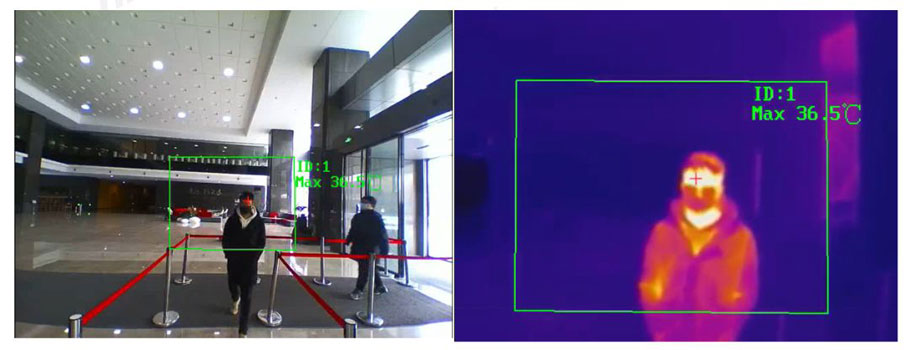

传统红外热成像测温仪存在误识别其他高温物体,如手机、充电宝的情况,或者在大量人员通行相互遮挡时容易漏检或者难于确认超温目标。海康威视热成像在传统热成像的基础上进行优化,加入人脸检测技术,只检测人脸区域温度。这样就能可以避免大量的其他高温物体带来的误报影响。
再看看目标距离的影响:

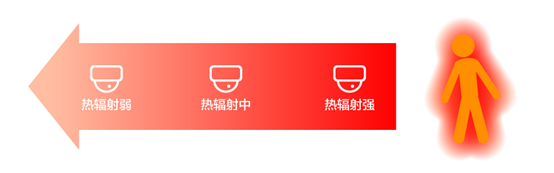

从热成像原理可知,由于是接收物体的热辐射,而热辐射会随着距离衰减,所以距离越远,检测到的物体的热辐射会越小,体温也会越低。就好像围坐在火炉旁,离得越远的往往越感受不到热量。所以,热成像做体温筛检,都会有个推荐距离,原因是如果距离过远,则会出现测温数值偏低,导致测量不准确。
