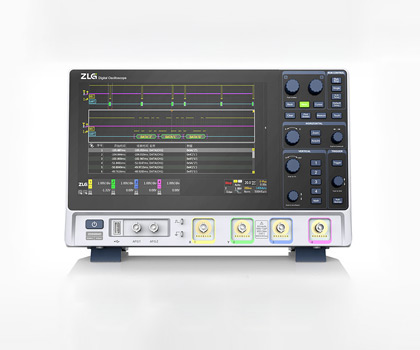

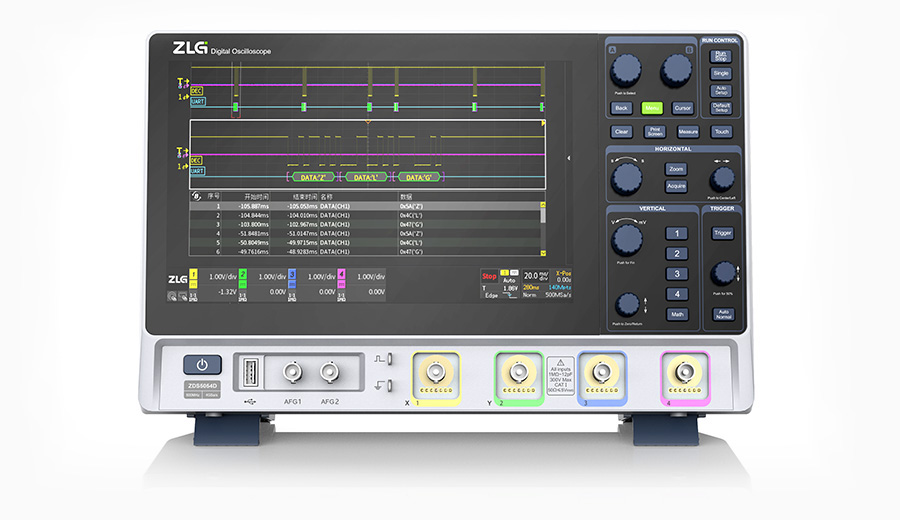

ZDS5054D智能硬件分析型示波器

ZDS5054Pro、ZD5054D颠覆性地标配45种串行通信协议解码,涵盖常用的现场总线、系统总线以及内部总线。3秒钟即可完成512Mpts波形解码,协助工程师快速完成通信调试。

型号 : ZDS4054D
品牌 : ZLG致远电子
采购电话 : 15830558060(点击拨打)
资料下载 : 点击前往下载


ZDS5054D智能硬件分析型示波器

手机、智能穿戴、家电等嵌入式智能硬件设备,对于内部总线通信时序一致性有严格要求。随着智能化程度提升,设备中器件数量越来越多,过去依靠工程师使用示波器手动测量通信时序的方式,效率低下且难以保证测试标准一致。ZDS5054D智能硬件分析型示波器,支持40多种协议解码,IIC、SPI、IIS等多种通信协议时序分析,帮助工程师迅速完智能硬件内部通信调试。

ZDS5054D智能硬件分析型示波器(图1)ZDS5054D智能硬件分析型示波器(图2)

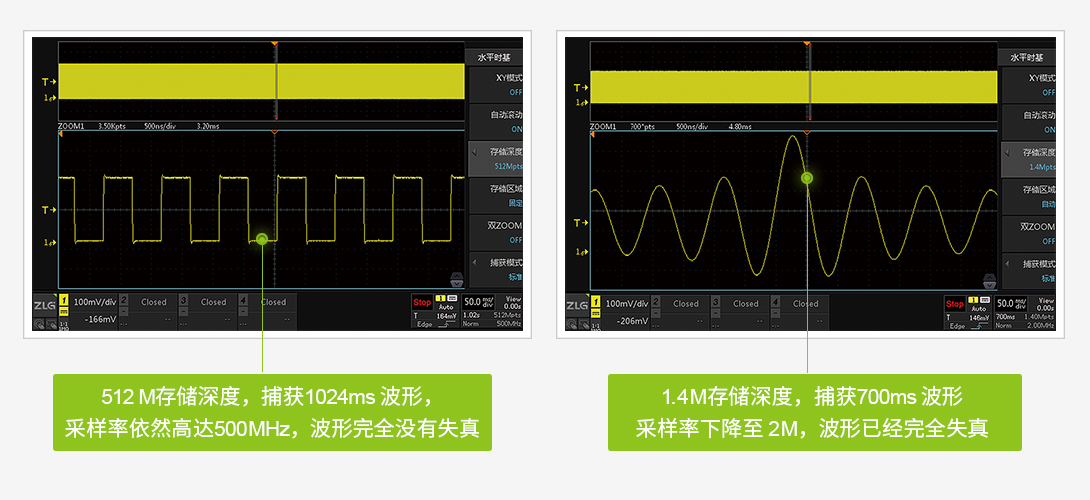

512Mpts存储深度,捕获长时间波形不失真


存储深度=采样率×采样时间


如果存储深度不足,高采样率的情况下只能捕获一小段波形,ZDS5054D标配512Mpts超大存储深度,捕获1024ms波形的情况下,依然可以保持100MSa/s采样率。

ZDS5054D智能硬件分析型示波器(图3)


45种协议解码,助力通信协议调试

ZDS5054Pro、ZD5054D颠覆性地标配45种串行通信协议解码,涵盖常用的现场总线、系统总线以及内部总线。3秒钟即可完成512Mpts波形解码,协助工程师快速完成通信调试。

ZDS5054D智能硬件分析型示波器(图4)

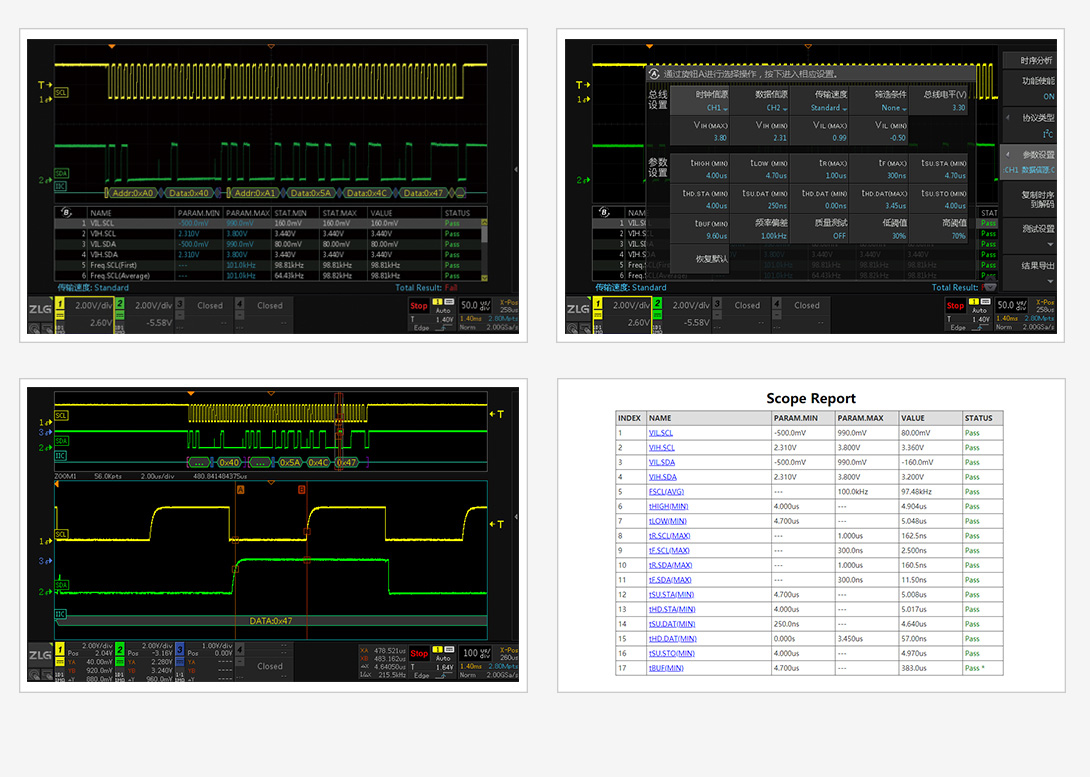

时序分析:1秒完成通信时序一致性测试


手机、智能穿戴、家电、智慧屏、多媒体影音等嵌入式智能设备,对于内部总线通信时序一致性有严格要求。ZDS5054D创新的时序分析功能,可分析IIC、IIS、SPI、MIPI-RFFE等信号的脉宽、幅值、边沿、建立时间、保持时间等多种组合参数,原本手动测试需要几十分钟,使用时序分析功能自动测试仅需一秒钟即可完成,并可导出测试报告。


ZDS5054D智能硬件分析型示波器(图5)

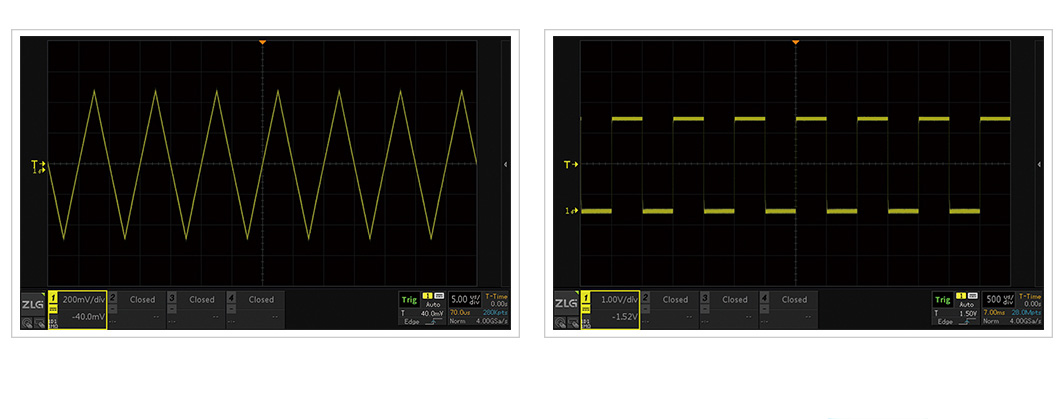

内置双通道AFG信号发生器

内置双通道函数信号发生器,支持正弦波、三角波、方波、锯齿波等标准函数信号输出,可调节信号初始相位、占空比,频率最高可达30MHz。

ZDS5054D智能硬件分析型示波器(图6)

行业应用

ZDS5054D智能硬件分析型示波器(图7)
