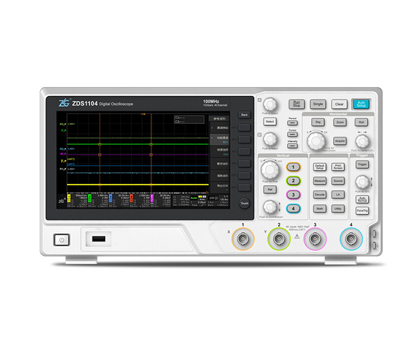

ZDS1000系列示波器

只有存储深度足够,示波器的采样率才能充分发挥,观察到的波形也更加真实、细腻。ZDS1104示波器标配28M存储深度,您可以在1K采样率下轻松观测7.5小时的波形!

型号 : ZDS1104
品牌 : ZLG致远电子
采购电话 : 15830558060(点击拨打)
资料下载 : 点击前往下载

ZDS1000系列示波器(图1)

ZDS1000系列示波器(图2)

ZDS1000系列示波器(图3)

ZDS1000系列示波器(图4)

ZDS1000系列示波器(图5)

海量存储、收放自如

只有存储深度足够,示波器的采样率才能充分发挥,观察到的波形也更加真实、细腻。ZDS1104示波器标配28M存储深度,您可以在1K采样率下轻松观测7.5小时的波形!

ZDS1000系列示波器(图6)

协议解码、信手拈来

协议信号调试不只要关注波形质量,更要关注波形对应数据,而协议解码功能往往作为示波器的付费选配功能。ZDS1000示波器基于客户需求免费标配了UART、 SPI、 IIC、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11 共21种协议解码,协议调试信手拈来。

ZDS1000系列示波器(图7)

信号频谱、洞察秋毫

FFT功能在定位电路中的干扰噪声来源尤为重要,但离开了充足的FFT分析频点支持,FFT的分析结果往往毫无意义。ZDS1104示波器首次将基础型示波器的FFT分析点数提升为100K,在1G采样率的情况下,频谱分辨率仍能精确到10KHz。

ZDS1000系列示波器(图8)

参数测量、应有尽有

不同于传统示波器只测一个周期,或通过抽样减少数据量再测量的模式,ZDS1104示波器通过FPGA全硬件并行处理,基于原始采样率和28Mpts全存储深度,对每一帧波形每一周期进行测量统计,测试项目可达50余种,并且支持8种参数同时显示。

ZDS1000系列示波器(图9)

小巧迷人、一触即发

在精致的7寸屏机身之上,你可以通过触摸屏轻松进行波形操控,同时2.4Kg的轻盈机身让示波器可以如笔记本电脑般无所不在,这给多样化的应用场景创造了多种可能。

ZDS1000系列示波器(图10)
