WavePro HD 2.5GHz-8GHz 4通道

WavePro 高清高清示波器采用独特的 Teledyne LeCroy HD4096 技术,可在高达 8 GHz 的带宽下实现 12 位分辨率,从而实现最低的噪声和无与伦比的信号保真度。 高达 5 Gpt 的高响应采集内存提供了对系统行为的更多可见性,并且出色的分析工具箱可实现深入洞察。

型号 : WavePro HD
品牌 : TELEDYNE LECROY
采购电话 : 15830558060
资料下载 : 点击前往下载

WavePro HD(图1)



主要特性

· HD4096技术提供高达 12 GHz 和 8 GS/s 的 20 位分辨率

· 高达5 Gpts的采集内存可实现对长时间事件的详细查看。

· 15.6" 1900 x 1080 全高清电容式触摸屏

· 全新 ProBus2 输入支持高达 8 GHz 带宽,并与各种现有 ProBus 探头直接兼容 - 50Ω 和 1MΩ 耦合模式支持单个连接器上的所有输入类型

· 带有一键式用户界面的MAUI视线直观高效的操作

· 深入的工具箱支持并简化复杂的分析

· 直观的导航可快速找到长波形中的重要特征


HD4096高清技术

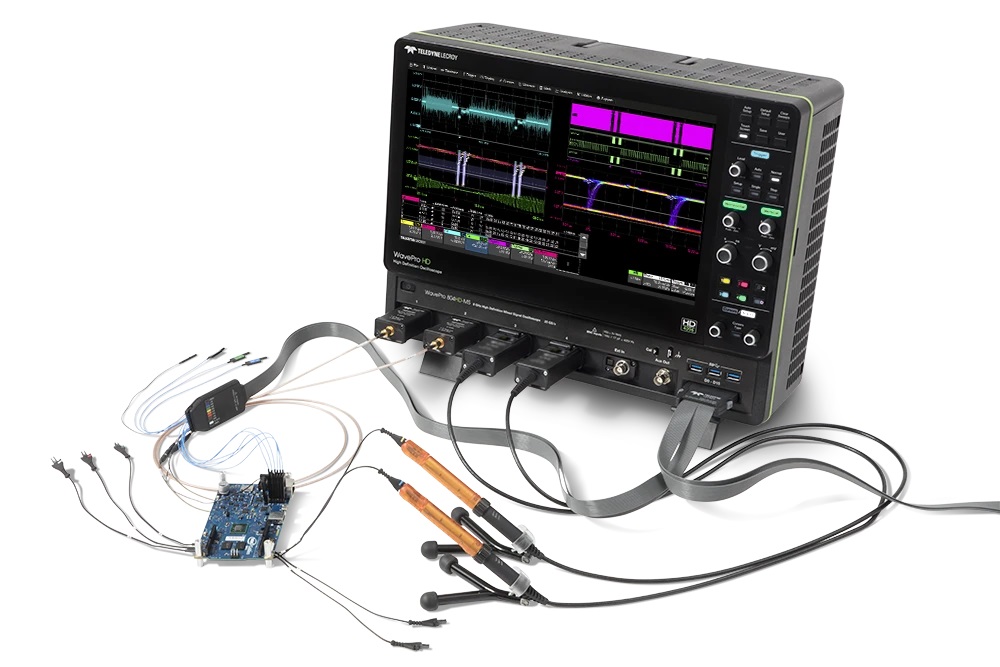

WavePro HD(图2)

下一代 Teledyne LeCroy HD4096 技术能够以比其他示波器高 16 倍的分辨率、高达 8 GHz 的带宽和 20 GS/s 采样率捕获和显示信号。捕获和显示的波形更干净、更清晰。 使用 HD4096 时,通常会在其他示波器的噪声中丢失的信号细节清晰可见且易于区分。 HD4096 使示波器能够提供无与伦比的测量精度,从而改进调试和分析。高分辨率性能无需特殊的操作模式,也不会影响带宽或采样率。


最好的高分辨率示波器始终是12位

Teledyne LeCroy 高清示波器 (HDO))在 12 MHz 至 200 GHz 范围内始终提供 65 位分辨率。 一旦您使用 Teledyne LeCroy HDO,您将永远不想再使用其他示波器。

· 无需权衡分辨率、采样率或带宽

· 干净、清晰的波形

· 更多信号细节

· 无与伦比的测量精度


最深的存储

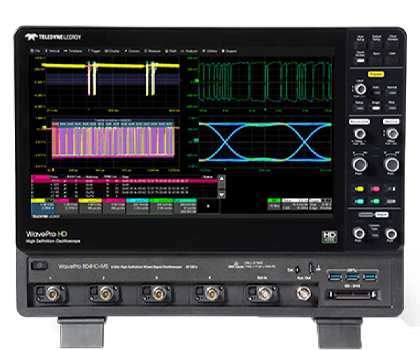

WavePro HD(图3)

长存储,不折中

WavePro HD 5-bit 示波器具有高达 12 Gpts 的采集存储器,可捕获长时间发生的事件,同时仍保持高采样率,以便查看最小的细节。


最深的存储

WavePro HD 示波器包含复杂的采集和内存管理架构,可实现 5 Gpt 采集快速响应。更多的内存意味着对系统行为的更多可见性。


直观的导航

长内存和高采样率可捕获毫秒级趋势和皮秒级毛刺。WavePro HD 示波器包含一个高级用户界面,可以轻松查找功能、使用时基刻度和位置旋钮直接导航或设置缩放轨迹(无论您喜欢哪种)并应用分析。


无需妥协

WavePro HD 能够以 250 GS/s 的全采样率采集 20 毫秒的数据,并且始终保持 12 位分辨率。内存较少的示波器需要以采样速率换取采集时间。


强大、深入的工具箱

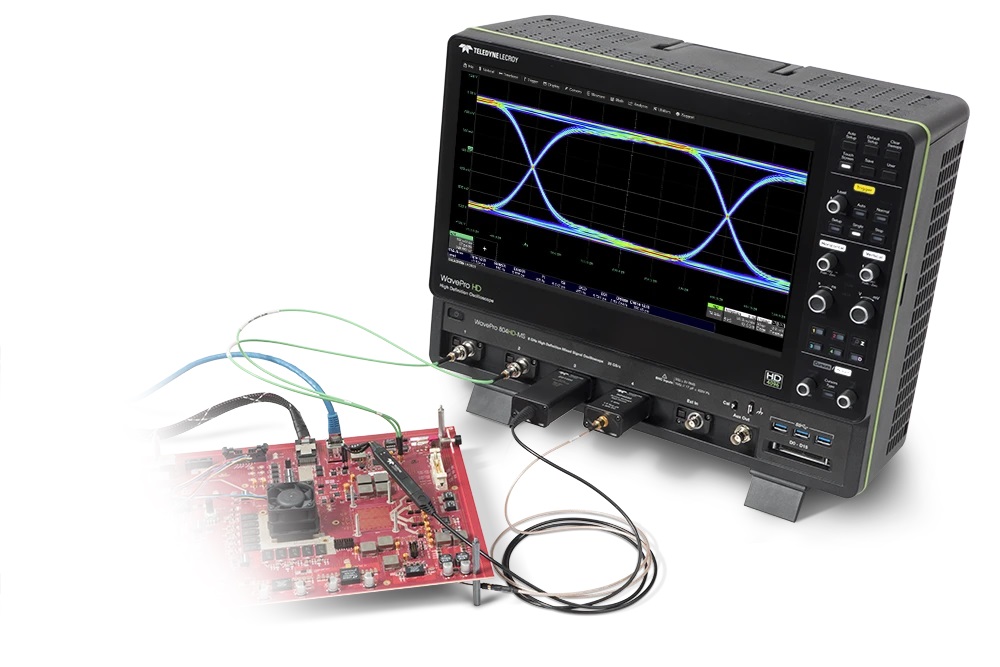

WavePro HD(图4)

WavePro HD 具有所有 Teledyne LeCroy 示波器通用的综合工具集。测量、数学函数、分析包和高级文档功能都紧密集成,并且无论独立使用还是作为更复杂的测量设置的一部分都易于使用。


深度工具箱

WavePro HD 具有所有Teledyne LeCroy示波器通用的总和工具集:

· 测量    · 数学函数    · 分析包    · 配套文档


ProBus2 探头接口

为了充分实现 8 位分辨率下 12 GHz 带宽的优势,WavePro HD 采用了 ProBus2 探头接口。 基于具有 8 GHz 带宽的完全 BNC 兼容连接器,ProBus2 输入可以接受高达 2 GHz 的新 ProBus8 探头、直接 50Ω 同轴连接、各种现有的 ProBus 电压和电流探头,以及需要 1MΩ 耦合的无源探头。

多种低压、高压和电流探头可供选择,可准确测量电路中的每个信号。 新的 8 GHz ProBus2 接口向后兼容 ProBus 兼容探头 20 多年的传统。


深度嵌入式计算系统测试

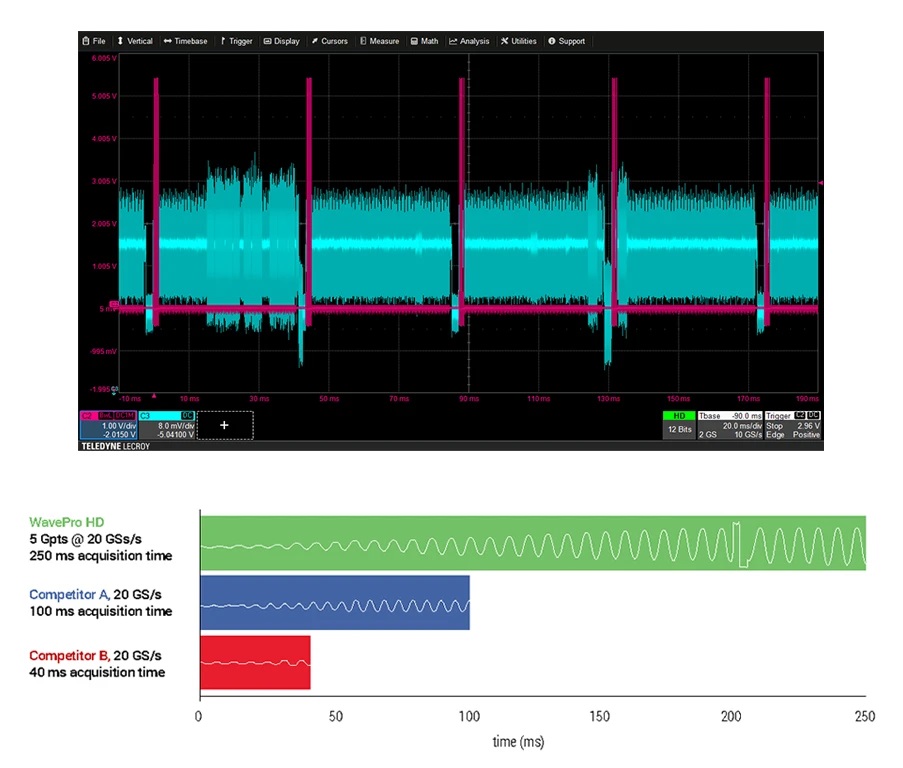

WavePro HD(图5)

WavePro HD 具有无与伦比的能力,能够以最高分辨率获取最长记录,用于最全面的深度嵌入式计算系统(模拟、数字、串行数据和传感器)测试。 全面的低速串行数据触发器和解码器,以及测量/图形和眼图测试,提供了最佳的因果分析。


深度嵌入式计算系统测试

WavePro HD 具有无与伦比的能力,可以为最全面的深度嵌入式计算系统(模拟、数字、串行数据和传感器)测试以最高分辨率获取最长的记录。


功能强大、丰富的工具箱

更标准的数学、测量、通过/失败和其他工具集可以更快、更全面地洞察电路问题。可以选择提供许多其他应用程序包以增强理解。


卓越的串行数据工具箱

全面的低速串行数据触发器和解码器,加上测量/图形和眼图测试提供了最佳的因果分析。 强大的串行数据抖动分析工具集和合规性软件包简化了复杂的验证。


全面的探头产品

多种低压、高压和电流探头可供选择,可准确测量电路中的每个信号。 新的 8 GHz ProBus2 接口向后兼容 ProBus 兼容探头 20 多年的传统。


电源完整性测试

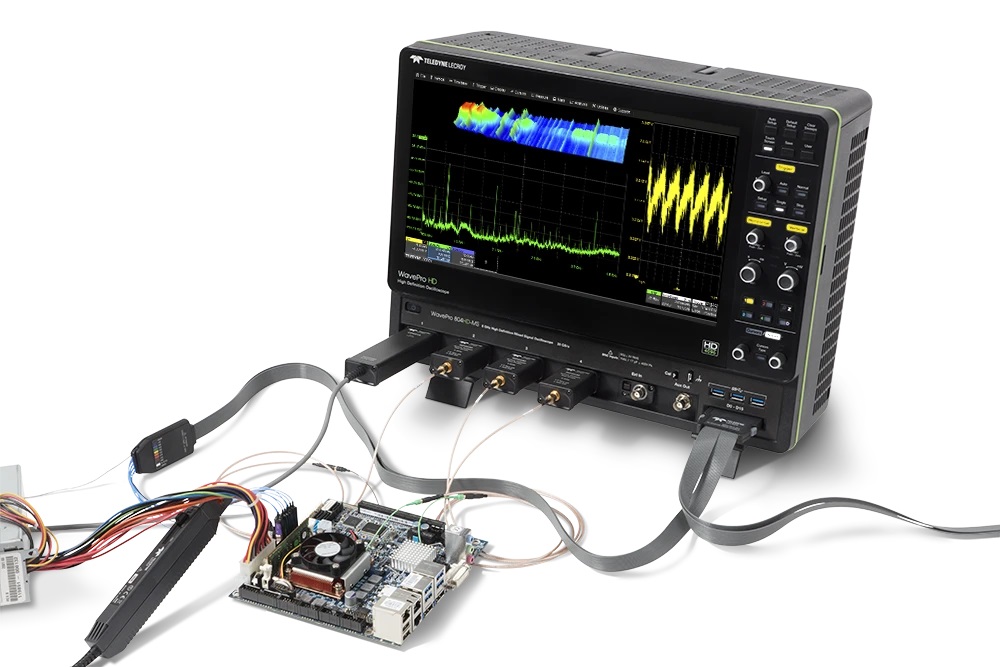

WavePro HD(图6)


WavePro HD 结合了高带宽和高分辨率,能够验证和调试电源、传输和消耗的各个方面 - 确保完全可信。高带宽意味着可以准确表征高速片上效应(例如地弹),而极低的噪声可以实现低电平噪声源的识别和根本原因分析。得益于以下技术,可以完全放心地进行铁路倒塌表征等敏感测量 WavePro HD 的高动态范围和 0.5% 的增益精度。


电源完整性调试和验证

WavePro HD 的高带宽和高分辨率组合提供了验证和调试电源、传输和消耗的所有方面的能力——确保完全的信心。


片地上弹

WavePro HD 的高带宽意味着对高速片上效应(如地弹)的准确表征,而其极低的噪声可以识别低电平噪声源并进行根本原因分析。


查找PDN噪声源

灵敏的测量,如铁路坍塌表征,可以完全自信地进行,这要归功于 WavePro HD 的高动态范围和 0.5% 的增益精度。 其低本底噪声支持对 PDN 噪声环境进行极其详细的频谱分析。


专用功率探头

 WavePro HD 和 RP4030 4 GHz 电源轨探头的组合可在最宽的可用带宽内提供对 PDN 行为的无与伦比的洞察力。 各种探头尖端确保轻松连接。


串行数据抖动和噪声分析

WavePro HD 12-bit 示波器将 HD4096 技术的高信号保真度带入高速串行数据分析,以极低的噪声和抖动实现精确测量。

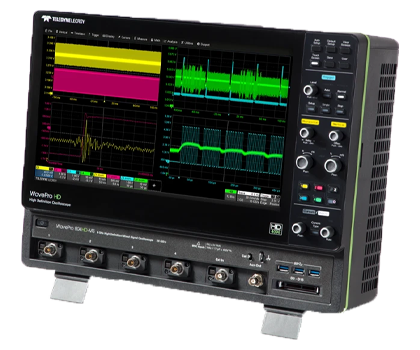

WavePro HD(图7)

高精度、低抖动

WavePro 高清的 12-bit 分辨率、极低的噪声和 60 fs 时基抖动意味着低抖动测量本底,可实现最准确的串行数据抖动和噪声测量。


串行数据洞察

SDAIII CompleteLinQ 提供最完整的串行数据分析工具集。 测量和分解抖动和噪声,比较眼图,并利用独特的可视化工具来追踪问题。


轻松合规

用户友好的 QualiPHY 串行数据一致性包可轻松验证 DDR 内存、10/100/1000BaseT 以太网、USB 等接口。


电磁兼容性(EMC/EMI)

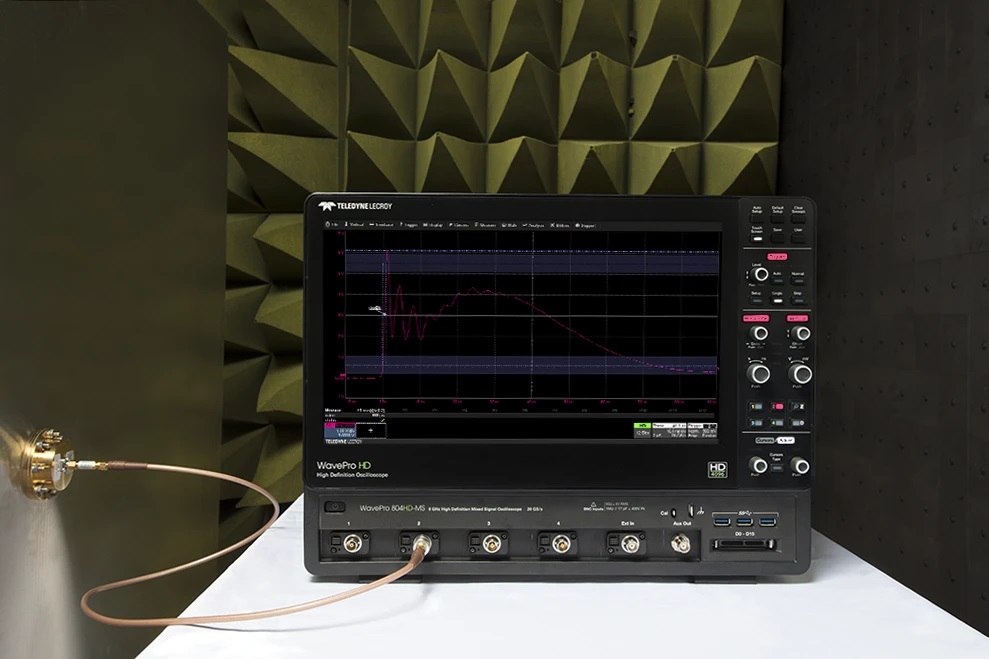

WavePro HD 12-bit 示波器的高采样率和长内存与 Teledyne LeCroy 的专用 EMC 脉冲参数包相结合,可以准确表征 EMC 测试信号。

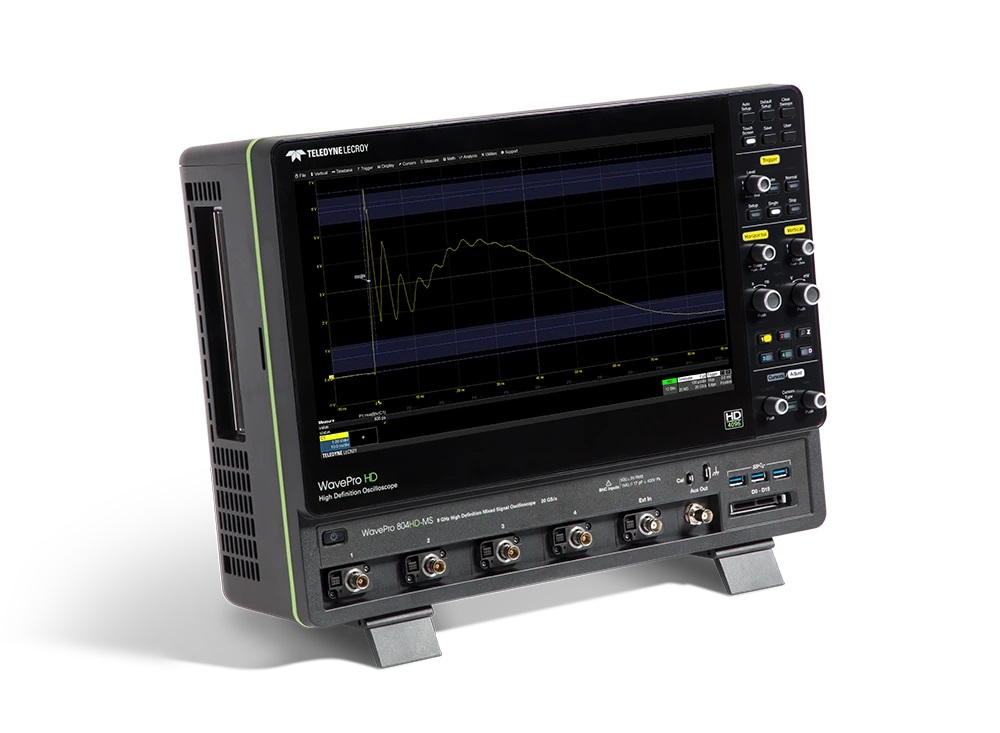

WavePro HD(图8)

脉冲测量保真度

快速脉冲上升时间可能需要 2.5 至 4 GHz 的带宽和非常高的采样率,以确保测量的可信度。 WavePro HD 提供最准确的表征,使用 20 GS/s 采样率, 12-bit 分辨率和 0.5% 的增益精度。


捕获时间长

WavePro HD 结合了高采样率和超长内存,可以在一次采集中测量许多快速瞬态数据包,从而实现快速简单的脉冲序列和瞬态测试。


EMC脉冲参数包

可定制的测量提供符合特定 EMC/ESD 标准的值。 可以进行电平选择以忽略下冲、过冲或尾部扰动。 测量过滤可以限制测量集或忽略不需要的扰动。 (可选)
