【ZDS示波器高级分析功能】以太网分析
2020-05-12 16:59 precede
以太网作为通用数据传输方式，广泛的应用于汽车电子、轨道交通等行业。ZLG致远电子在ZDS4000系列示波器中搭载百兆以太网分析功能，快速实现100Base-TX标准信号特性测试。
测试界面

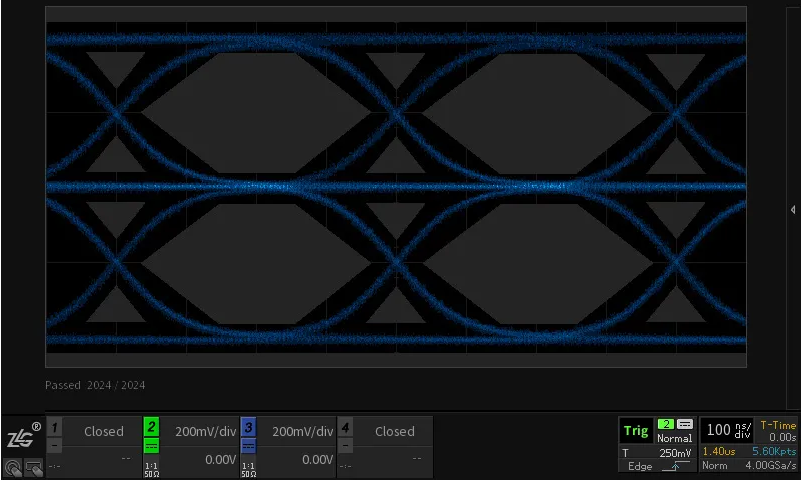

ZDS示波器以太网分析测试功能包括眼图测试、发送抖动、幅值特性、上升下降时间、占空比时间，整体测试。我们以最常用的眼图测试为例。在这项测试中，示波器将对信号逐帧扫描，将扫描信号以余辉形式在屏幕上显示，判断其是否有触碰到眼图禁止区域。
标准与测试项目

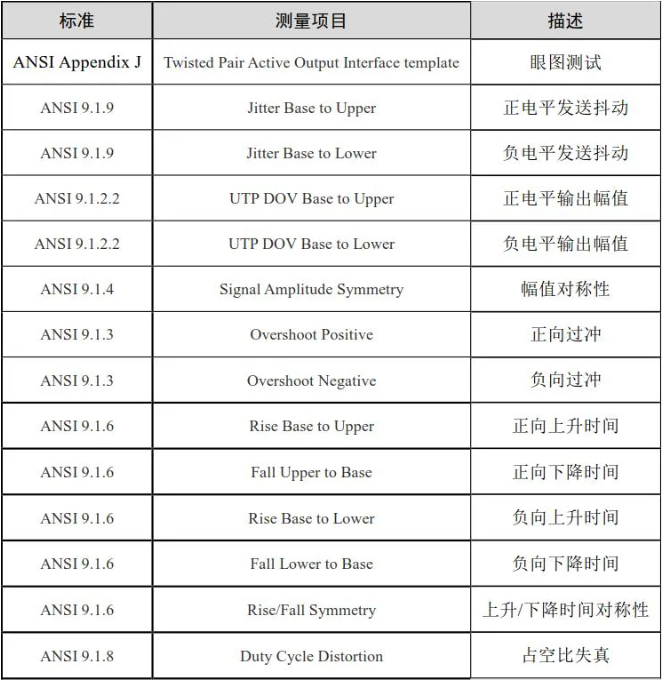

示波器以太网测试标准、测试项目与测试描述如图所示。
测试特点分析
支持以太网眼图功能；
支持发送抖动，幅值特性，上升下降时间，占空比失真等单项测试；
自动设置测试环境，免除手动操作；
支持长时间测试统计，验证信号稳定性；
自动生成测试报告。
平行网线连接ZTF100B的PC/DSO网口与示波器网口；
操作步骤
1、测试硬件准备
测试设备型号：ZDS4054Plus；
测试模块：ZTF100B；
测试线缆：2条SMA转BNC、1条平行网线、1条交叉网线。

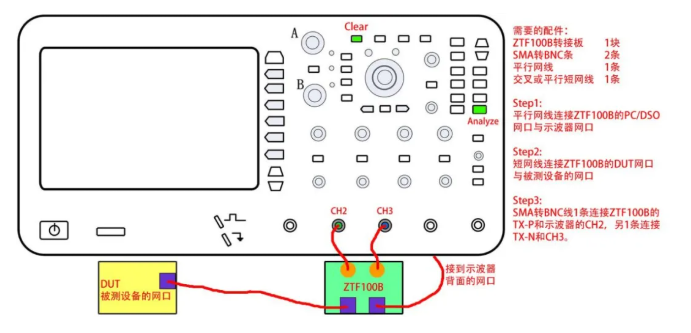

2、设备连接
平行网线连接ZTF100B的PC/DSO网口与示波器网口；
短网线连接ZTF100B的DUT网口与被测设备的网口；
SMA 转 BNC 线 1 条连接 ZTF100B 的 TX-P 和示波器的通道 2，另 1 条连接 TX-N 和通道 3，这是默认的接线方式。
3、测试过程
开机 ——> Analyze ——> 以太网分析 ——> 参数设置（通道2：TX-P、通道3：TX-N）——> 功能选择（眼图测试、发送抖动、幅值特性、上升下降时间、占空比失真、完整测试等）——> 开始测试 。

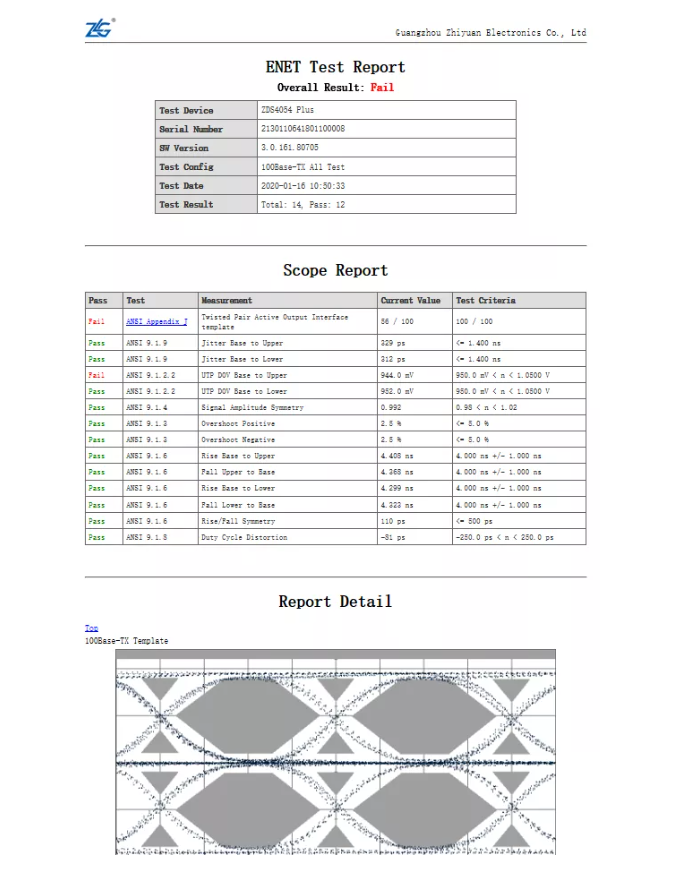

4、导出完整测试报告
“导出报告”按钮在完成完整测试后亮起，点击“导出报告”，设定存储信息后即可将测试报告导出。
操作步骤注意事项
网线选择：两条平行网线或（一条平行网线、一条交叉网线），为了避免干扰应尽量短；
设备校准：使用此功能时尽量保证仪器在校准期限内，假如不在校准期限内需要对于设备进行自校准；
结果判断：测量结果如果为fail，可能是信号偶尔不稳定，也可能是信号质量较差。具体需要导出完整测试报告以查看具体结果；
环境保证：保证测试环境良好。
