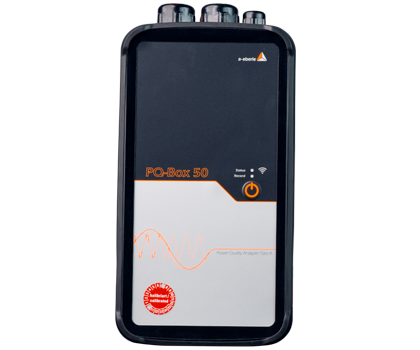

PQ-Box 50电能质量分析仪

根据 ISO 50001 进行能源管理审核的完美工具。我们的通用 A 级测量设备 PQ-Box 50 开发用于广泛的用途,配备集成电源单元、坚固的外壳和紧凑的设计。普遍适用的网络分析仪非常适合在恶劣环境和空间非常有限的情况下进行移动测量操作。

型号 : PQ-Box 50
品牌 : 德国艾佰勒(a.eberle)
资料下载 : 点击前往下载

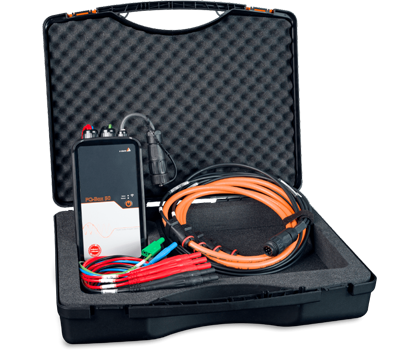

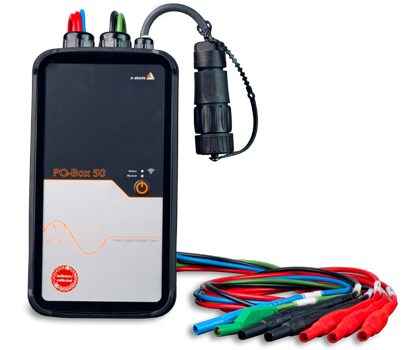

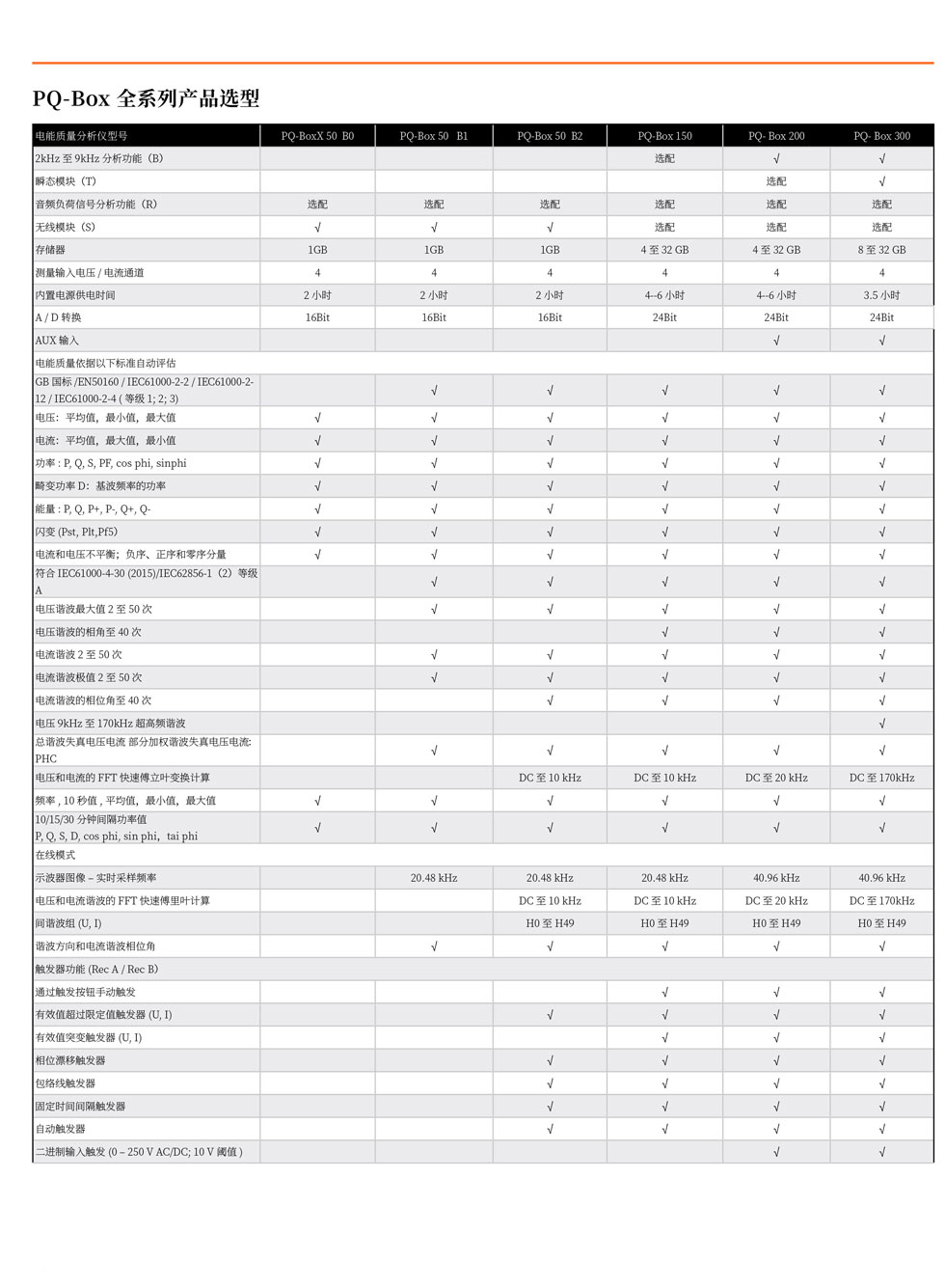

PQ-Box 50电能质量分析仪(图1)
可以应对任何复杂状况的电能质量分析仪:
德国艾佰勒(A.Eberle)PQ-BOX 50


符合IEC61000-4-30 Ed.3 A类仪器
根据EN50160和IEC6100-2-2(2-4)评估电能质量
实时采样率20.48kHz 50Hz
FFT傅里叶分析至10kHz
2-50次谐波
多功能分析软件
APP操控
负载分析,电能质量测试,故障调查,纹波控制信号分析
示波器记录仪和RMS记录仪
适合所有电气工程师和电科院专家使用

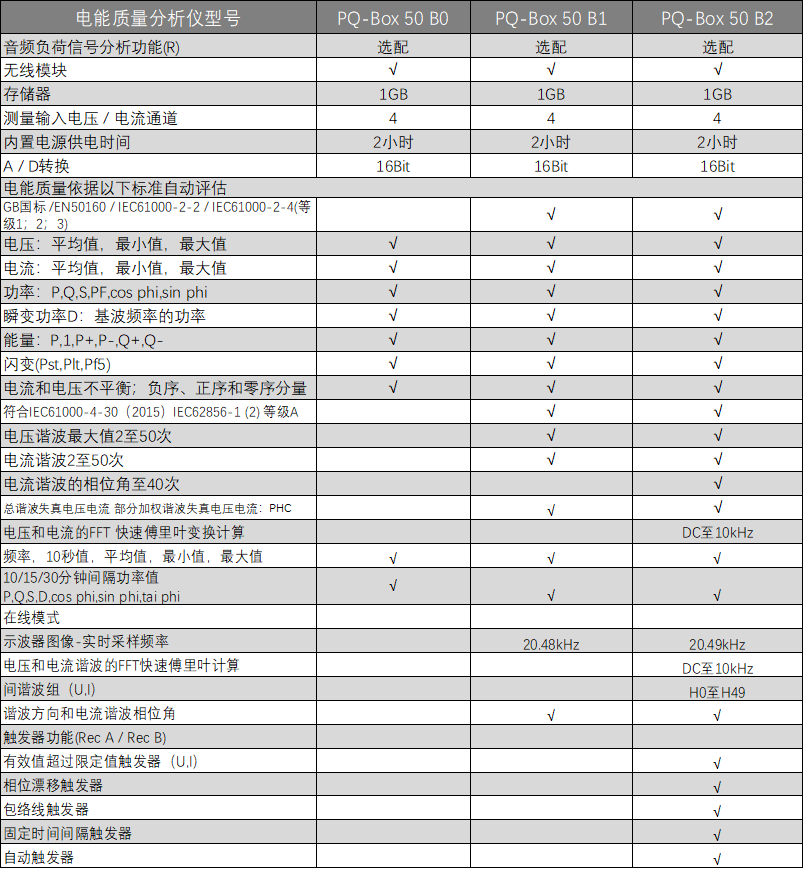

PQ-Box 50电能质量分析仪(图2)

PQ-BOX 50 电能质量分析仪

可依据中国国标或自定义进行电能质量评估
GB/T 12325-2008 GB/T 12326-2008
GB/T 14549-1993 GB/T 15543-2008
GB/T 15945-2008
多功能分析软件,一键报告

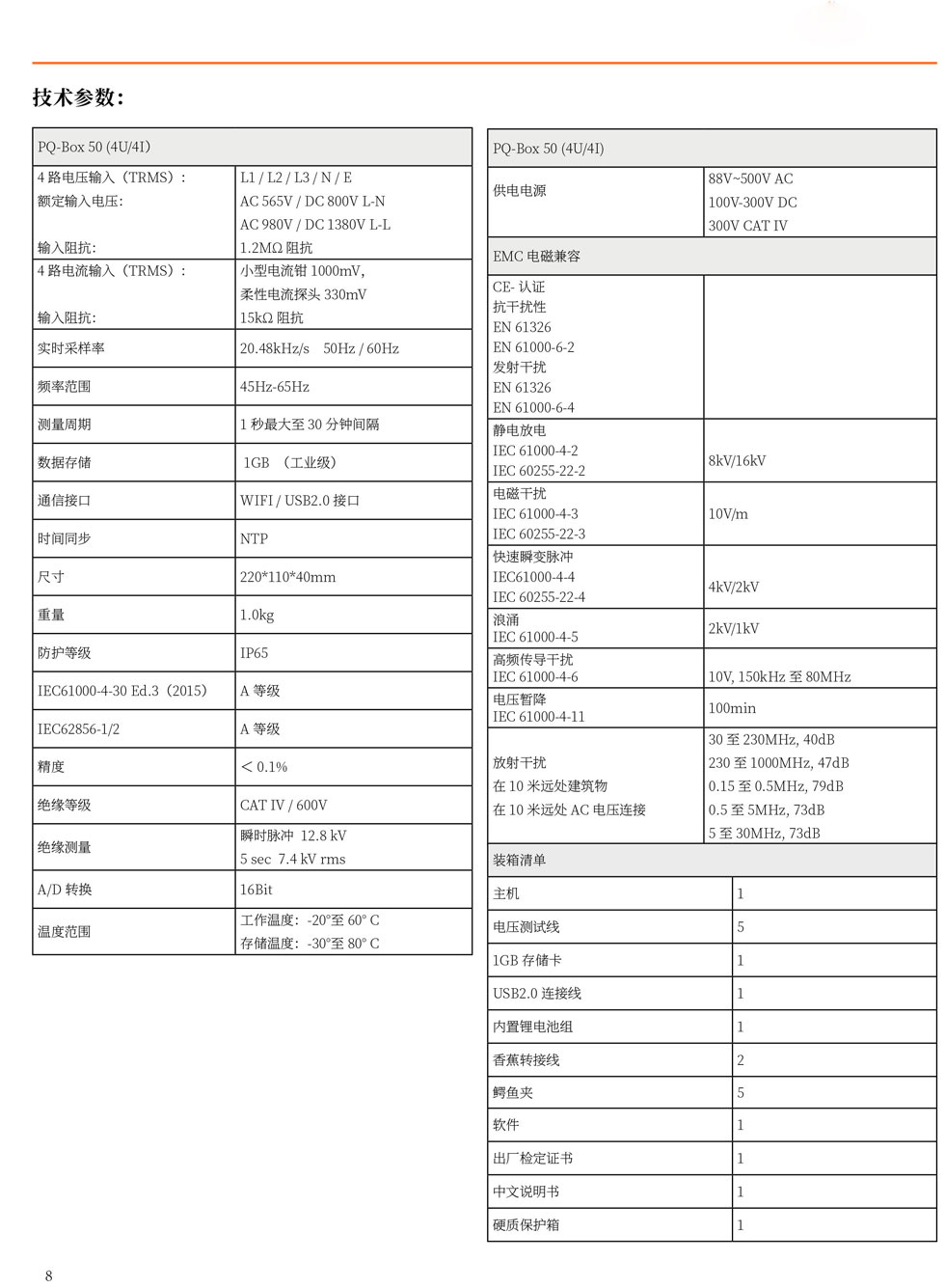

记录电参数达3000项
基波范围45-65Hz
测量精度小于0.1%
A/D数模转换16Bit
安全等级CAT IV / 600V
防护等级IP65


产品介绍:

电能质量报告中提供电能质量总览,用柱状图进行标示。
可以根据企业自行报告模板进行复制数据趋势图或者去除原始数据进行分析。
在报告中的模板以及LOGO可以自定义。
PQ-BOX系列电能质量分析一款强大的电参数测量仪器,集合功率分析仪功能。
适用于厂区电气故障排场、楼宇电能质量检测、电能质量专业评估、数据机房UPS、ATS功能检测、电力科学研究等领域。
具备上限值、下限值、额定值偏差、相位突变、包络线以及时间等多条件触发波4s、RMS有效值记录600s。便捷分析仪故障瞬间的电压波形、电流波形、FFT傅里叶频谱。
PQ-BOX 50可以提供示波器功能。
PQ-BOX 50每一款产品都具有IEC61000-4-30 A类证书。
可以按照国际、欧标或全球各地标准,也可以单独设置企标限值,以保证一键报告和深度源分析。
PQ-BOX 50 具备IP 65防护等级。


使用环境:

所有PQ-BOX 50移动电能质量分析仪均可用于恶劣环境
工作温度:-20℃至60℃
存储温度:-30℃至80℃
设备内置UPS电源


测量:

使用PQ-BOX 50,可以记录一下采样间隔:
3秒数据
N秒数据(1秒至30分钟可以自由选择)
N分钟数据(10/15/30分钟可以自由选择)
2小时数据


电源供电

PQ-BOX 50供电电源集成在设备内
电源可以通过测量电缆直接取电
可以使用一下电压范围:88V至500V CA或100V至300V DC


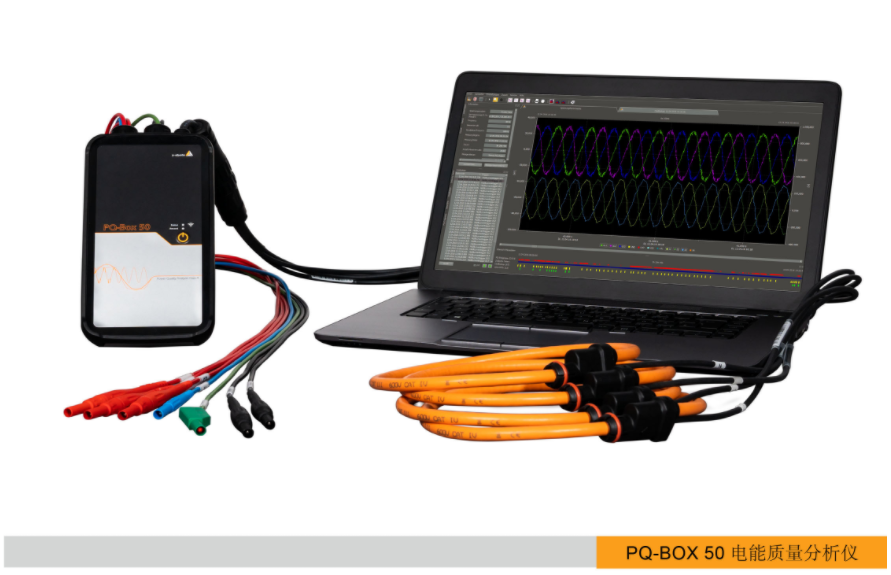

可面对任何测试环境的全能选手

PQ-BOX 50 电参数测量分析仪,可以应对电能质量测试、新能源系统测试、充电桩等新兴电力电子系统测试

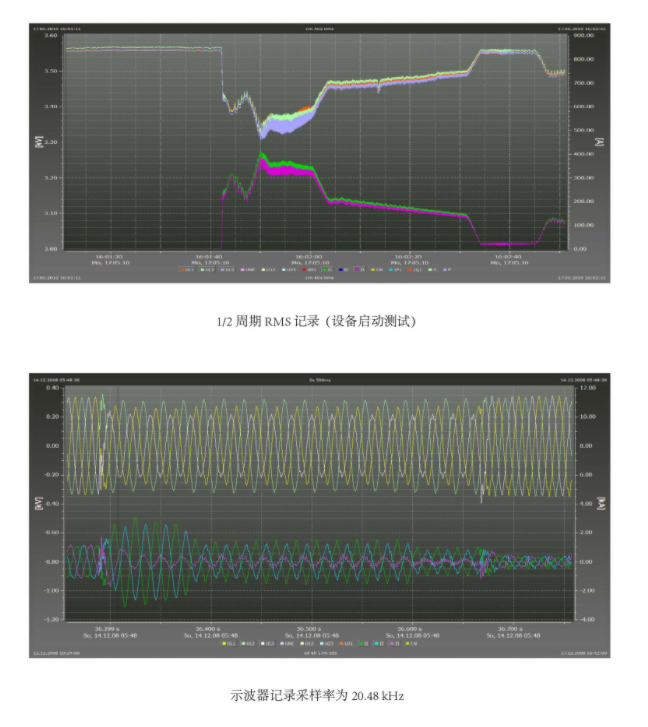

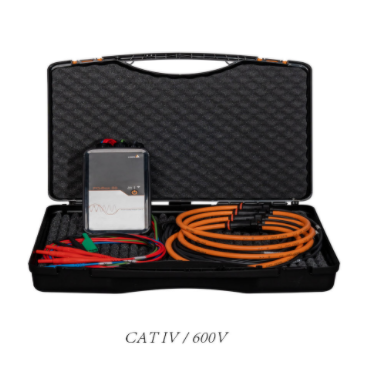

PQ-Box 50电能质量分析仪(图3)
WinPQ多功能分析软件可以安装在任意电脑终端

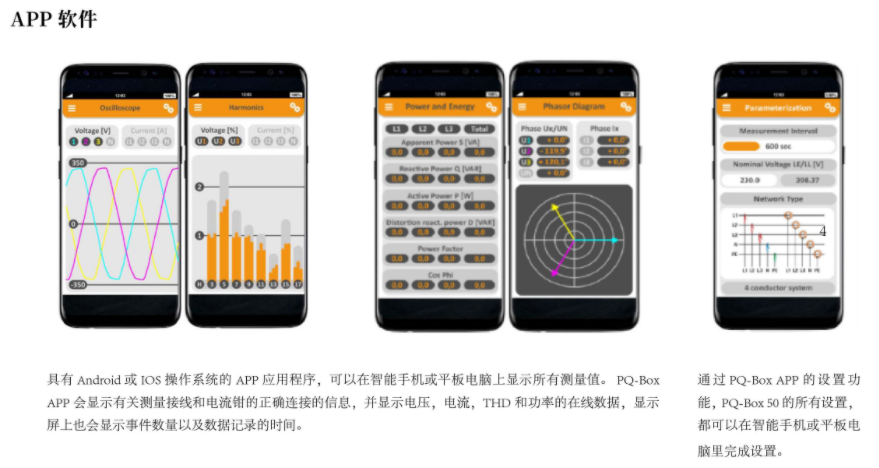

APP软件开放下载并且是终身免费试用
软件语言为中文,简单易懂方便操作
所有测量数据中的入刑显示可以复制粘贴到报告中,测量原始数据可以导出为COMTRADE、XML、或者CSV文件
测试时不需要选择测量功能选项,一键开始即可记录电参数3000项

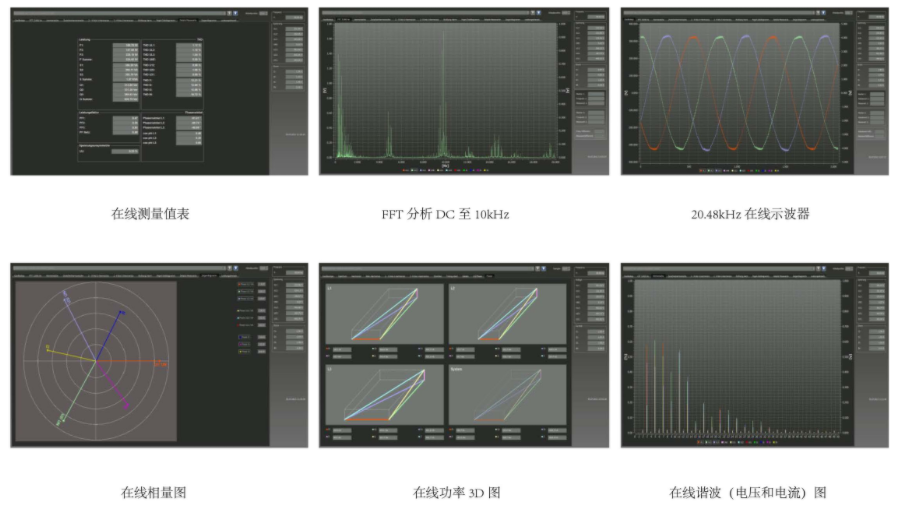

在测试过程中可在线查看波形、谐波、功率、相位、频谱等图形数据
一键生成符合EN50160/IEC61000-2-2标准的电压报告
PQ-BOX 50 主机提供USB2.0和WLAN/WIFI接口,方便数据额传输与在线查看
轻便小巧整机质量仅1KG
特别针对工厂配电、数据机房、充电桩、风力发电机、光伏发电有着更加便捷的测试方式


PQ-Box 50电能质量分析仪(图4)

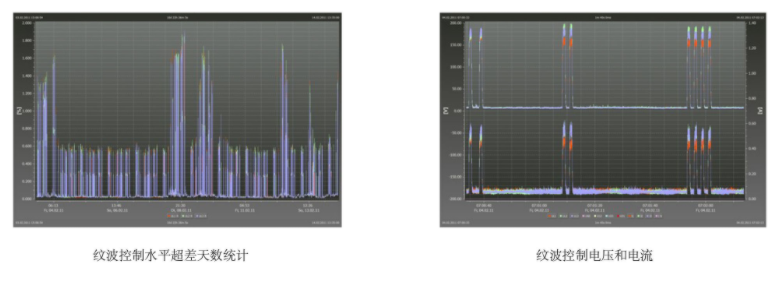

波纹控制信号分析

除了谐波,PQ-BOX 50还能记录100Hz至3700Hz之间的任何频率。此功能可用于评估纹波控制信号的信号幅度。
纹波控制信号触发(选项R1)除纹波控制电平测量外,使用此功能还可以触发纹波控制频率。显示长达210I秒的完整报文,并可分析信号形势的干扰。
每次测量可记录超过数百个电报文。
可以设置以下参数:触发阈值,记录长度,纹波控制频率,滤波器曲线的带宽

PQ-Box 50电能质量分析仪(图5)

触发功能

“PQ-BOX 50 B2”提供多条件的触发记录。用户可以自由的调整触发阈值、记录总长度和记录的时间前波形时间。如果激活自动触发,则对设备每个触发条件自动干预用以适用被测的电网电能质量况。
电压触发条件(相间;相对中性线;中性点対地线)
下限/上限
电压波动限值
波形触发器
相角波动限值
频率的上限/下限阈值
频率波动限值
电流触发条件(L1,L2,L3,中性线)
下限/上限
电流波动限值


数据存储

标配的内存(IGB)由设备自动分配,可以连续记录测量数据,在新测量开始时,空闲存储可以智能分配,用于长期测量和故障记录,保障大量故障记录不会中断长期测量。

PQ-Box 50电能质量分析仪(图6)


在线分析功能

全面的在线分析软件描述了电流和电压信号的实际波形以及从DC到10Hz的谐波和间谐波。
显示测量点处谐波的功率流方向以及实际功率值(有功功率、无功功率、失真无功功率、cos-phi、相角、功率因数)。
