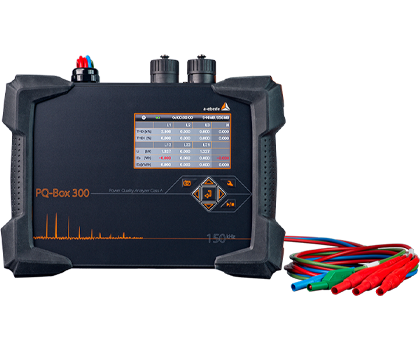

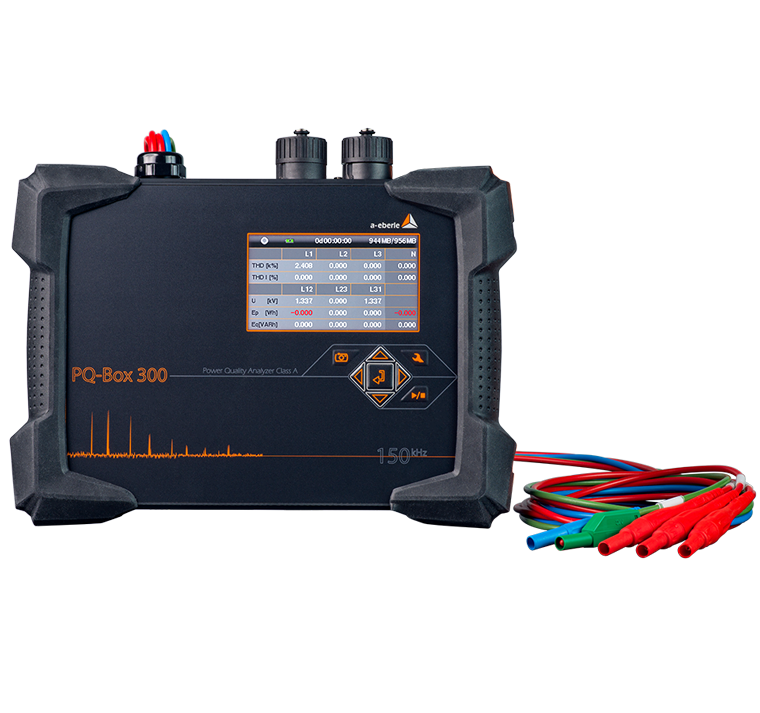

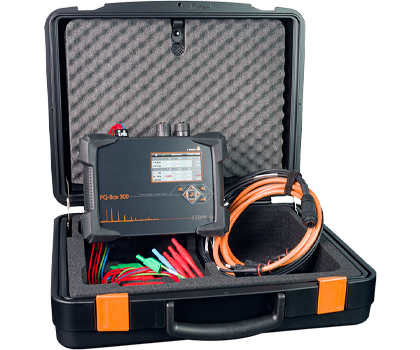

PQ-BOX 300 便携式电能质量分析仪

IP65防护等级,适用苛刻环境使用;100M网线接口和USB2.0数据接口;409.6Hz/s实时采样频率;WIFI连接(选件);8GB工业存储SD内存卡,可扩展至32GB;GPS/DF77无线时钟接口

型号 : PQ-BOX 300
品牌 : 德国艾佰勒(a.eberle)
资料下载 : 点击前往下载

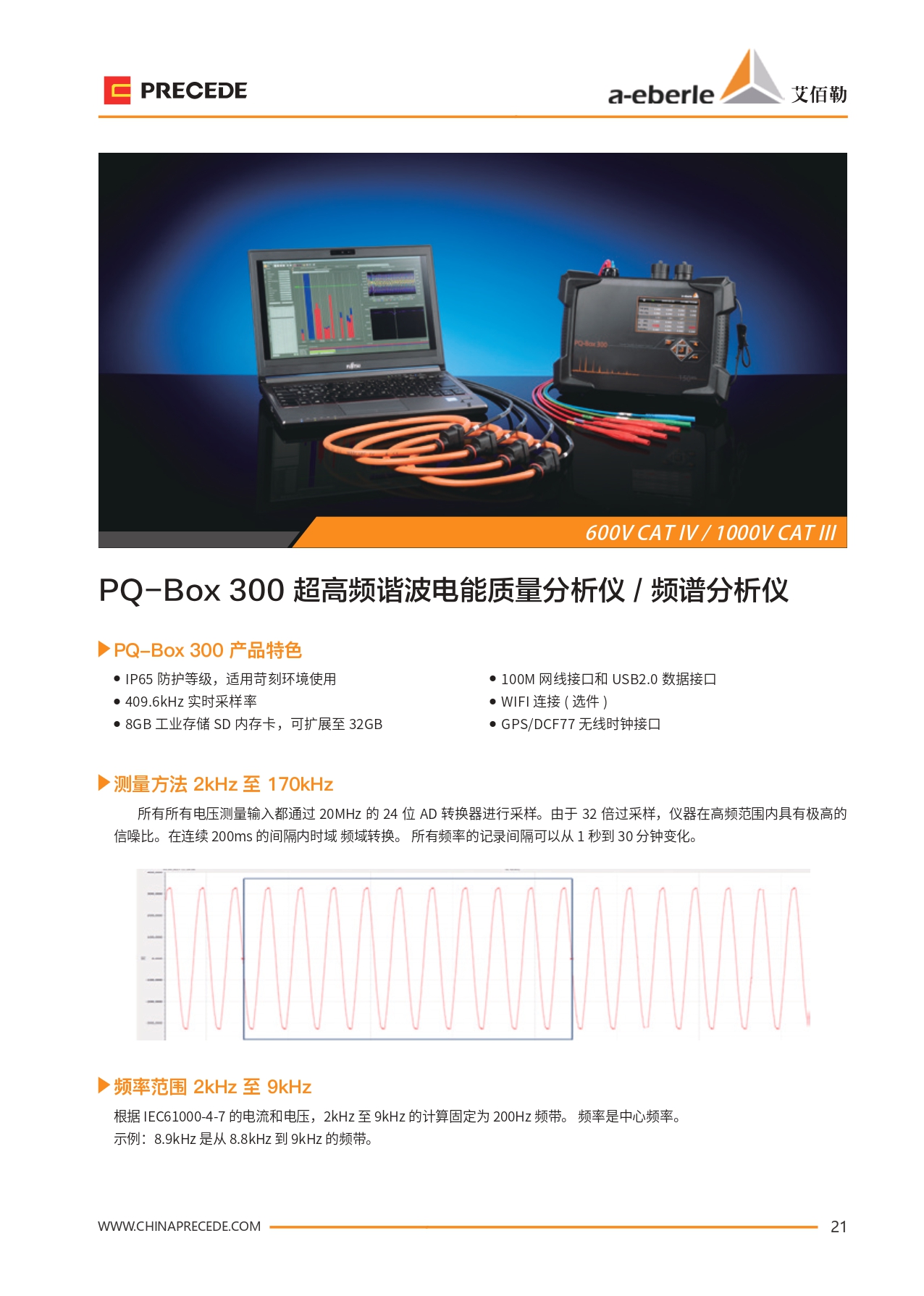

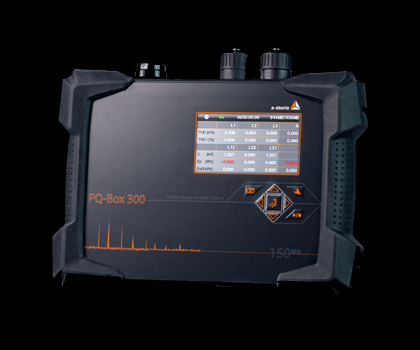

PQ-BOX 300 便携式电能质量分析仪(图1)
PQ-BOX 300超高频谐波电能质量分析仪/频谱分析仪

电力系统故障检测
依据中国国标或自定义进行电能质量评估
GB/T 12325-2008 GB/T18481-2001
GB/T 12326-2008 GB/T14549-1993
GB/T 15543-2008 GB/T 15945-2008
故障示波器波形和10msRMS触发录波
FFT快速傅里叶分析至170KHz
IEC61000-4-30(2015)/IEC62856-1(2) A雷仪器
多功能分析软件,一键报告
2-9KHz高频谐波分析
9-170KHz超高频谐波分析


PQ-BOX 300产品特色

IP65防护等级,使用苛刻环境使用                 100M网线接口和USB2.0数据接口
409.6KHz/S实时采样率                                  WIFI链接(选件)
8GB工业存储SD内存卡,可拓展至32GB      GPS/DF77无线时钟接口


测量方法2KHz至170KHz

所有电压测量输入都通过20MHz的24位AD转换器进行采样。由于32倍过采样,仪器在高频范围内具有极高的信噪比。在连续200ms的间隔内计算FFT。所有频率的记录间隔可以从1秒到30分钟变化。

频率范围2KHz至9KHz

根据IEC61000-4-7的电流和电压,2KHz至9KHz的计算固定为200Hz频带。频率是中心频率。
实例:8.9KHz是从8.8KHz到9KHz的频带。

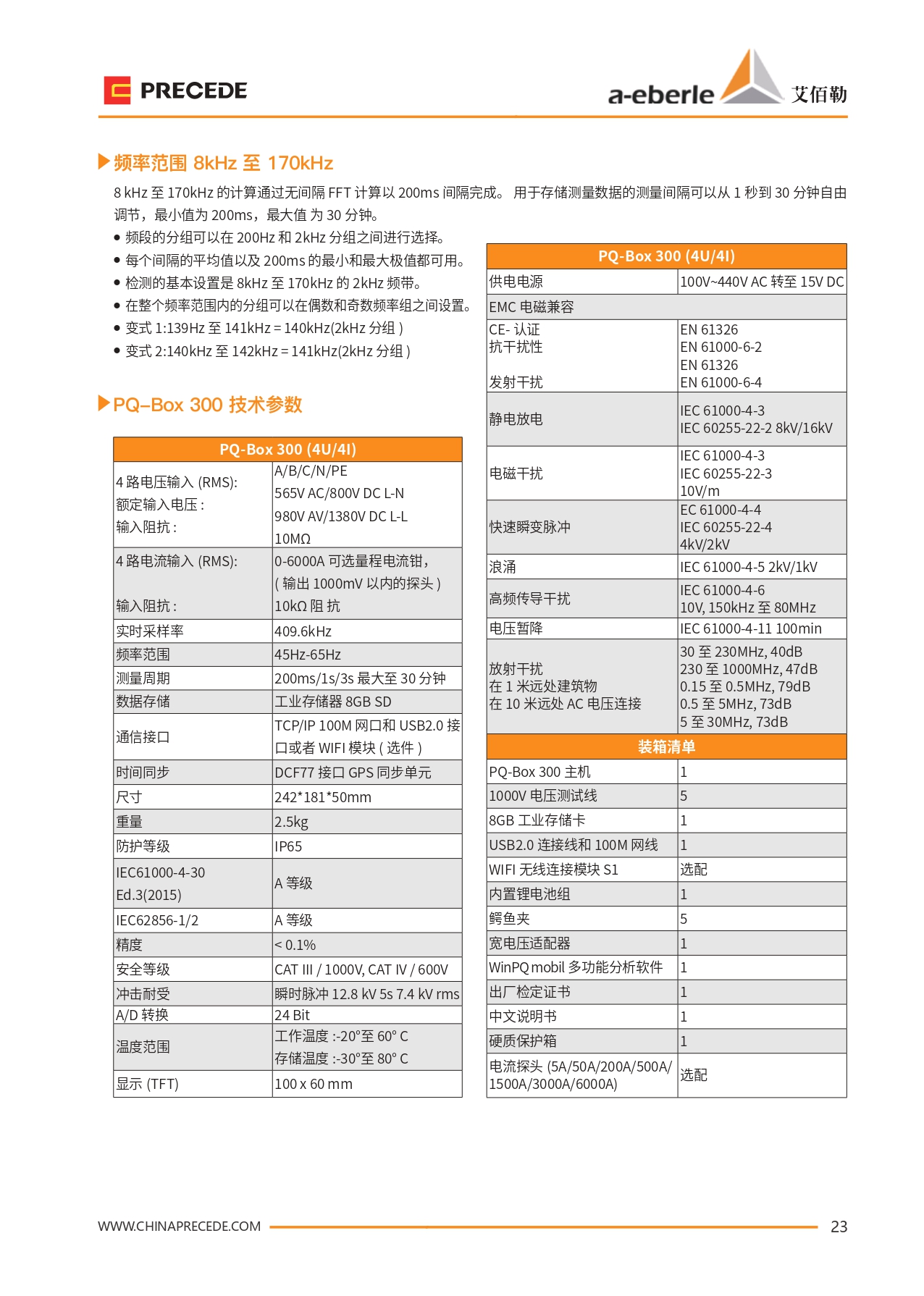

频率范围8KHz至170KHz

8KHz至170KHz的计算通过无间隔FFT计算以200ms间隔完成。用于存储测量数据的测量间隔可以从1秒到39分钟自由调节,最小值为200ms,最大值为30分钟。
频段的分组可以再200Hz和2KHz分组之间进行选择
每个间隔的平均值以及200ms的最小和最大极值都可用
检测的基本设置是8KHz至170KHz的2KHz频带。
在整个频率范围内的分组可以再偶数和奇数频率组之间设置。
变式1:139Hz至141KHz=140KHz(2KHz分组)
变式2:140KHz至142KHz=140KHz(2KHz分组)

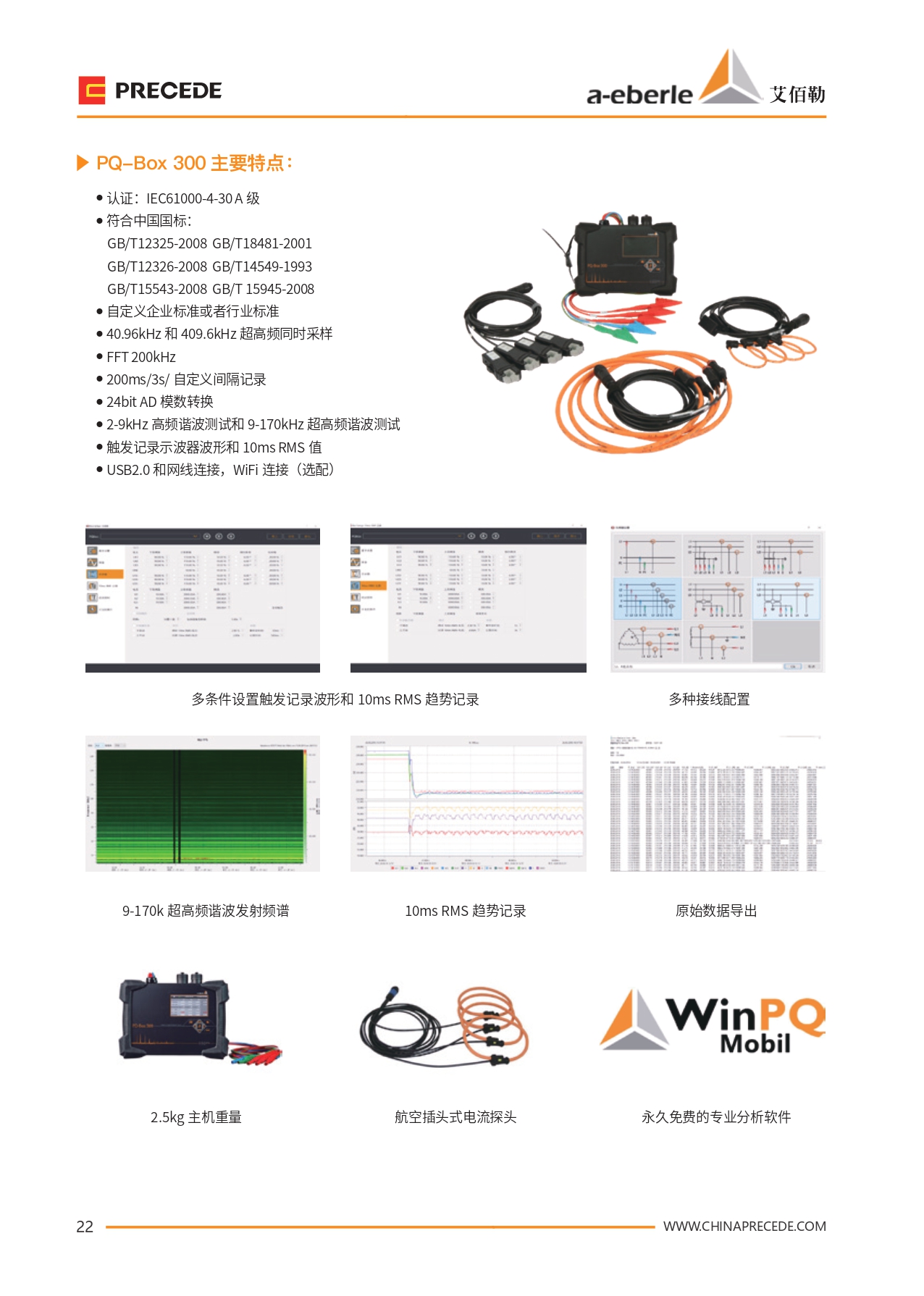

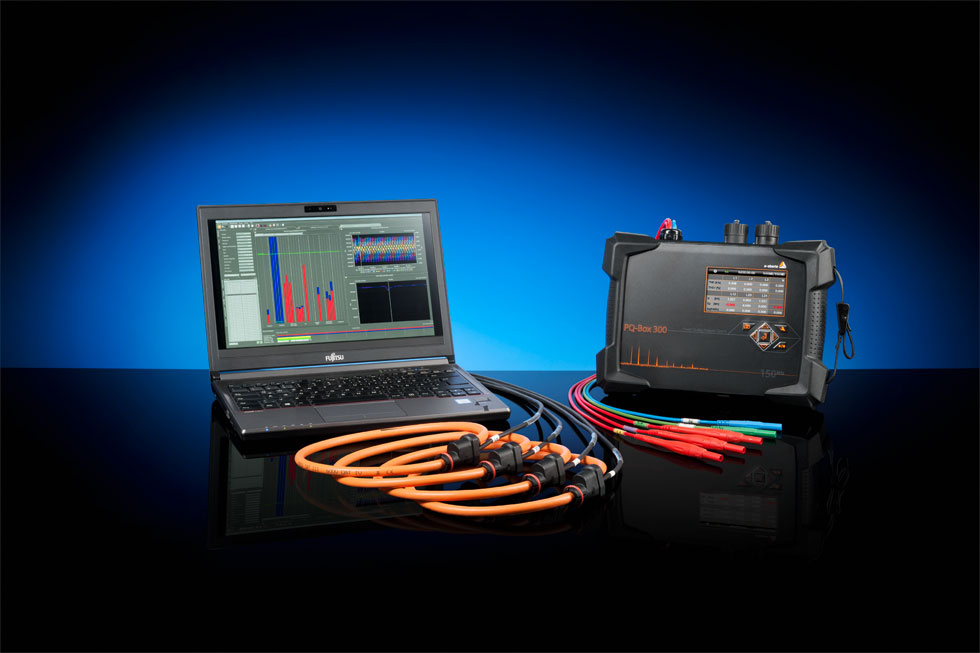

PQ-BOX 300 便携式电能质量分析仪(图2)

PQ-BOX 300 便携式电能质量分析仪(图3)

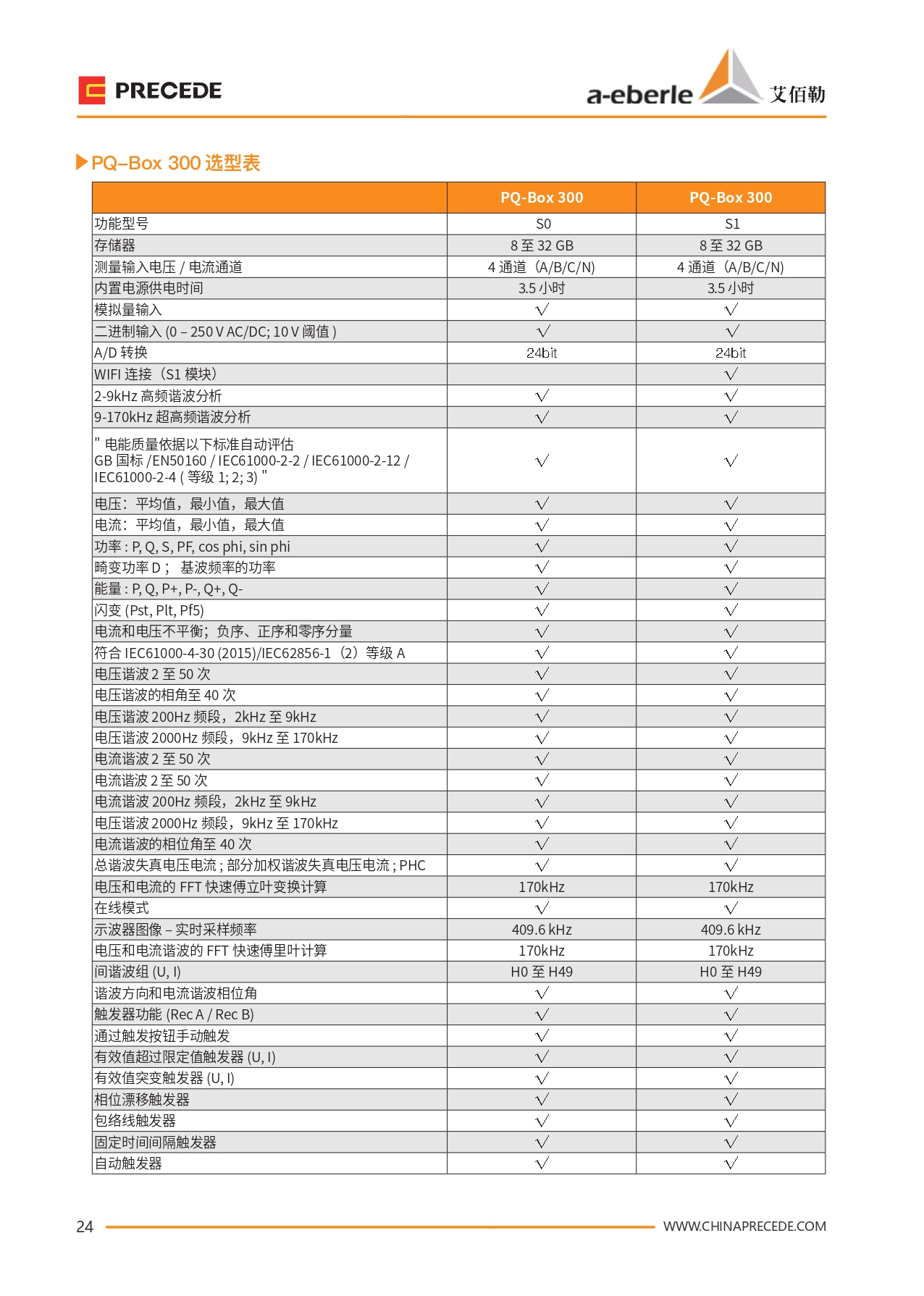

PQ-BOX 300 便携式电能质量分析仪(图4)

PQ-BOX 300 便携式电能质量分析仪(图5)

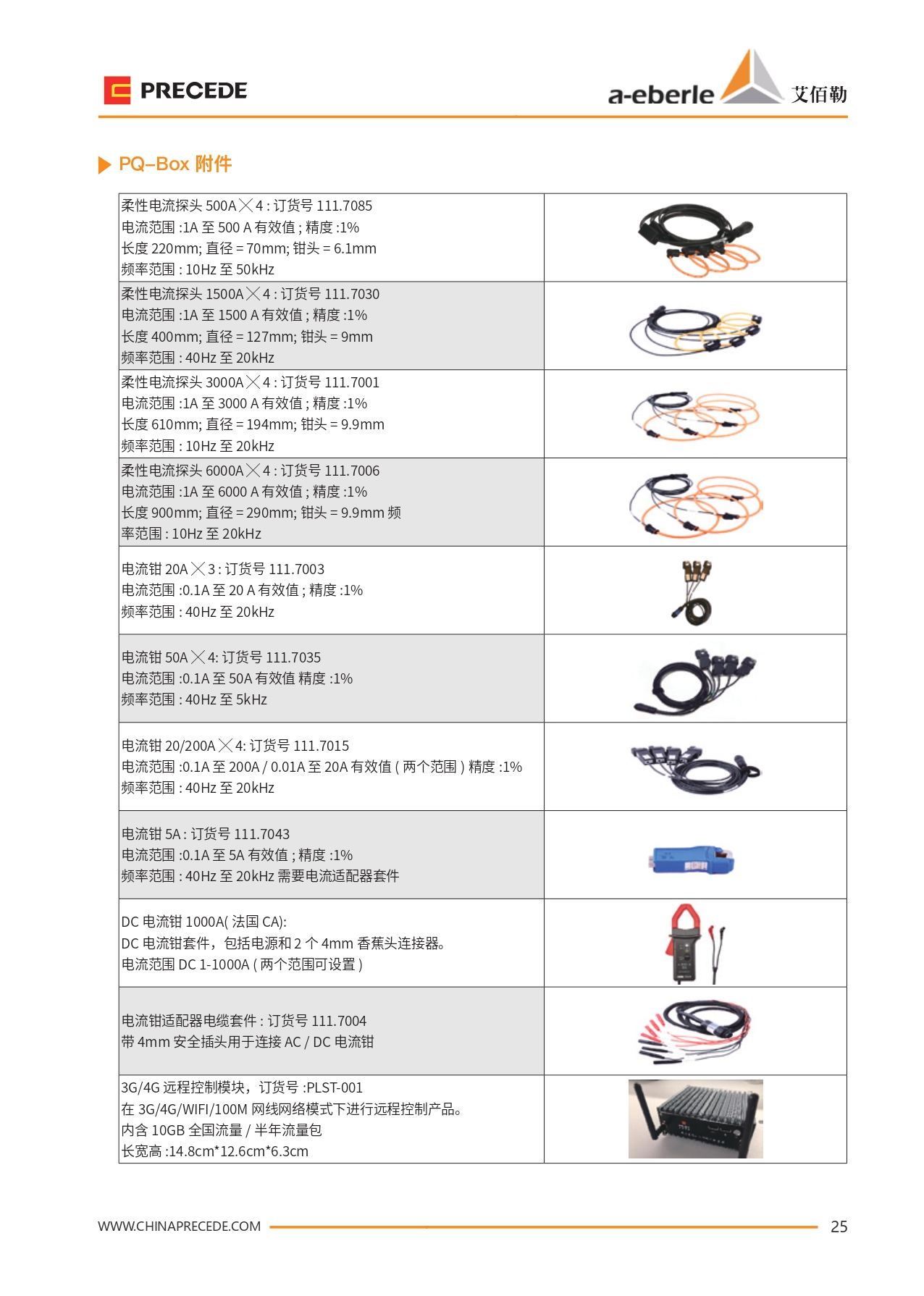

PQ-BOX 300 便携式电能质量分析仪(图6)
