全开发周期覆盖的高带宽示波器
WaveMaster 8000HD 示波器可以覆盖整个开发周期，从而加速上市时间。 WaveMaster 8000HD 示波器型号提供全套高速表征、合规性、验证和调试工具。 竞品的高带宽示波器仅支持表征和合规性任务。
信号特征分析
了解器件性能需要高信号保真度和高级分析能力的独特组合。WaveMaster 8000HD可以轻松执行最复杂的表征。

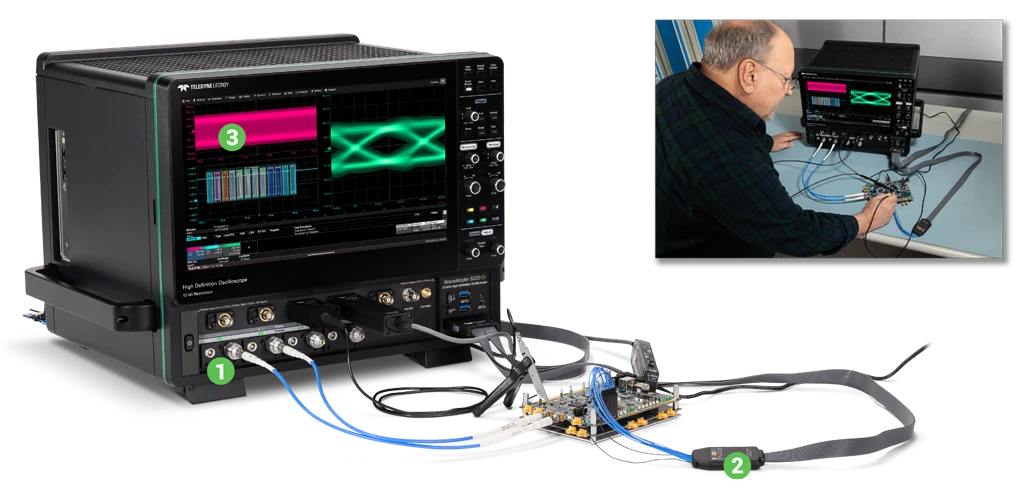

① 两个65 GHz 带宽输入
② 四个33 GHz 带宽输入
③12-bit 分辨率
④ SDA Expert串行数据分析眼图、抖动和噪声分析
自动化
WaveMaster 8000HD 提供强大、灵活的测试自动化工具和功能，以改进工作流程并最大限度地减少设置错误。
① 适用于 PCI Express、USB、DDR 等的最新串行技术QualiPHY TEST、USB、DDR 等
② 用于快速数据处理的一流 PC 平台
③ 自动接收器测试校准和执行

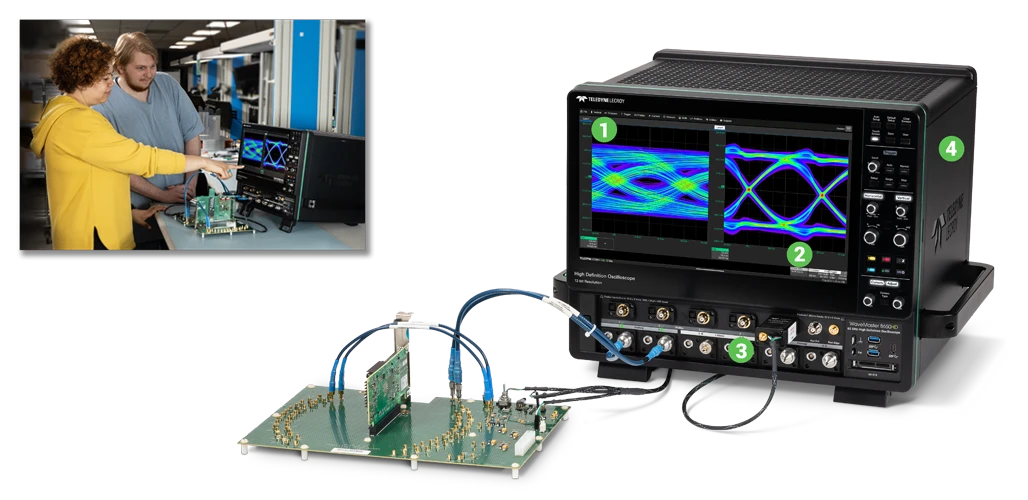

合规性
当今的先进技术标准对表征和合规性测试提出了严格的要求。 WaveMaster 8000HD 通过以下功能简化了这些复杂的工作流程：
① 适用于 PCI Express、USB、DDR 等的 QualiPHY 测试自动化
② 使用特定技术的测量工具进行 SDA Expert 眼图、抖动和噪声分析
③ 用于排除测试设置故障的独特调试工具
④ 用于快速数据处理的一流 PC 平台

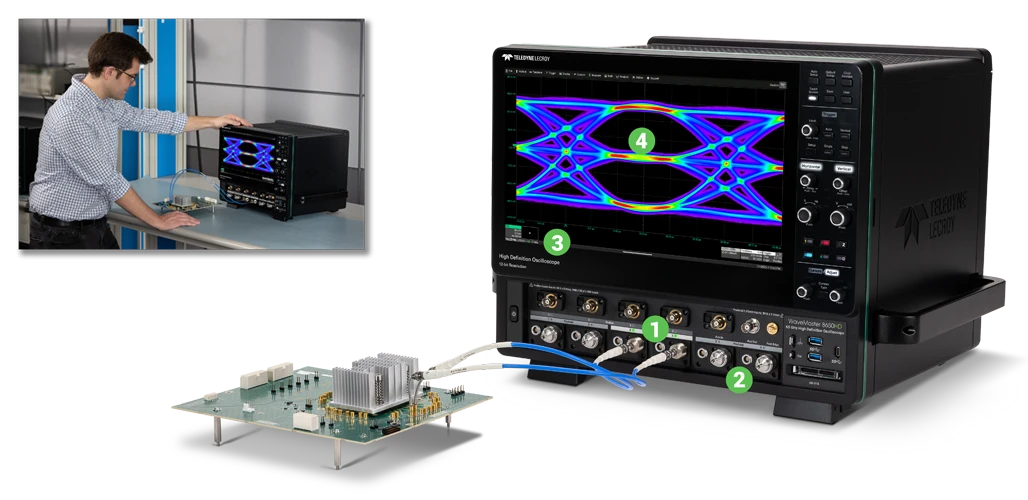

验证
超越合规性意味着确保设备在所有条件下都能按预期工作。 WaveMaster 8000HD 独特地结合了高信号保真度和灵活的调试工具，这意味着能够看到更多的系统运行情况。
① 高分辨率、高带宽模拟输入
② 差分探头带宽高达30GHz
③ 高达8Gpts采集内存
④ 用于边带和命令总线捕获的混合信号输入功能

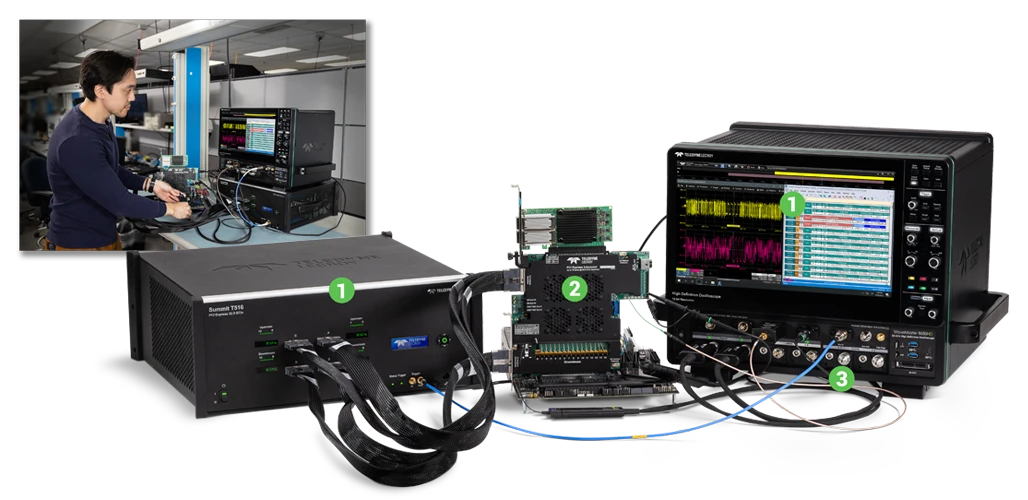

集成
当两个合规性的设备无法正确互操作时，就会出现开发周期中最具挑战性的问题之一。WaveMaster 8000HD 专为这种特定的调试场景而设计。
① 交叉同步 PHY 软件与 Teledyne LeCroy 协议分析仪集成可立即显示整个协议栈
② 用于从实时链路捕获数据的 CrossSync PHY 信号采集卡
③ 用于捕获所有关键设备信号的灵活输入：高速链路、电源轨、数字边带等

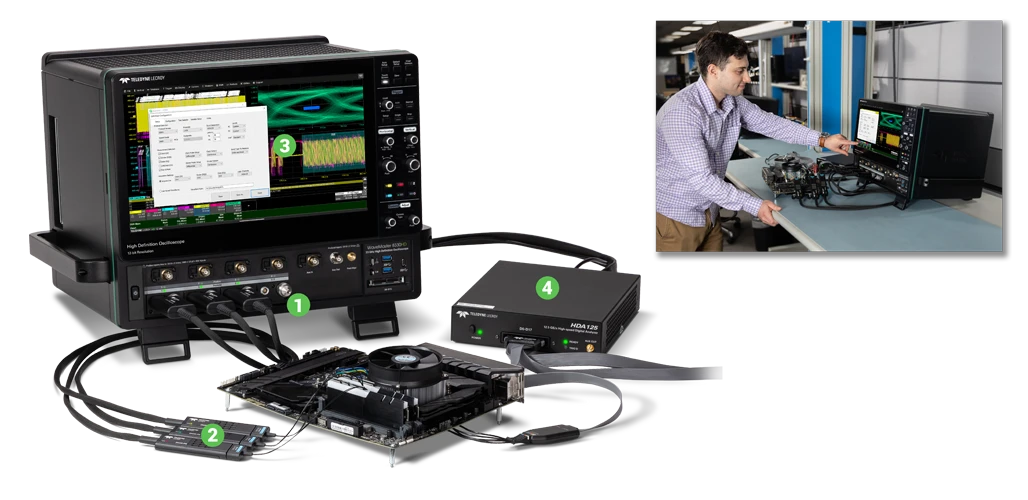

调试高速接口过去需要两台示波器：一台用于高速表征，一台用于嵌入式调试。 WaveMaster 8000HD 可以做到这一切，无需任何妥协均衡。
① 用于捕获所有关键设备信号的灵活输入：高速链路、电源轨、数字边带等
② 用于边带和命令总线捕获的混合信号输入功能
③ 高达 8 Gpts 的采集存储器，可在全采样率下实现 100 毫秒的采集时间
串行数据验证、调试和抖动分析优势
WaveMaster 8000HD 高带宽示波器型号与 CrossSync PHY 跨层分析、SDA Expert 串行数据分析以及各种低速串行数据触发器和解码器相结合，提供比任何竞品高带宽示波器更多的功能
卓越的信号表征性能
· 带宽高达65 GHz，采样率320 GS/s
· 在全带宽和采样率下始终保持12bit分辨率
· 快速处理长波形
无与伦比的验证和调试功能
· CrossSync PHY 同步协议分析仪和示波器
· 业界最大的采集存储深度
· 支持串行触发、内置数字输入通道和高阻抗(1 MΩ) 探头
内置专业串行数据分析工具
· 针对 PCI Express、USB-C、DDR 和其他串行总线的定制分析工具

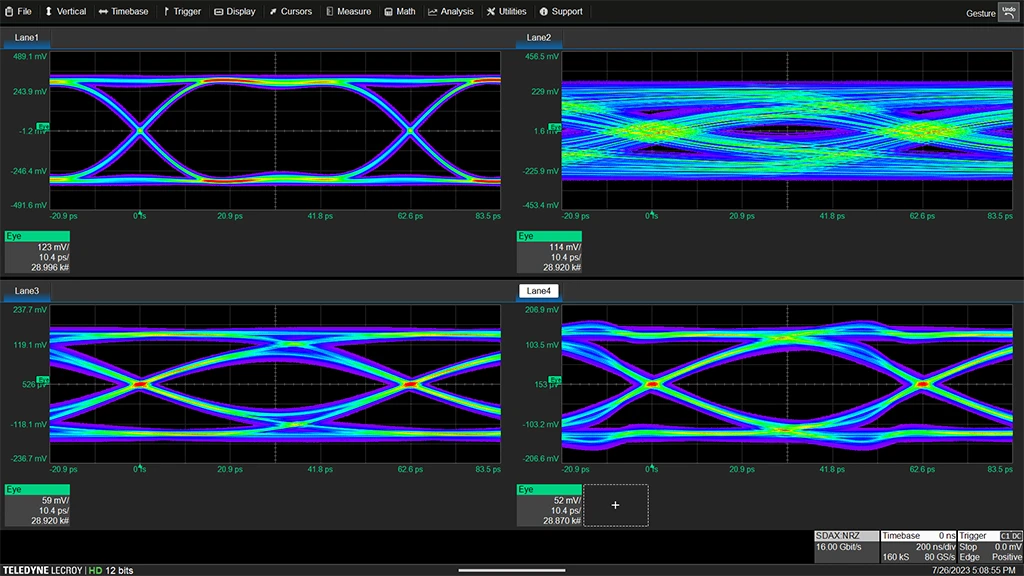

· 强大的 PAM 和 NRZ 眼图、抖动和链路分析工具
· 简单自动化的一致性测试测试平台
高带宽、高分辨率、快速处理Test 3.7
WaveMaster 8000HD 示波器是目前功能最强大的高带宽示波器信号采集和处理平台。
· 带宽高达65 GHz，采样率320 GS/s
· 全带宽和采样率下为 12 位
· 高达8 Gpts 的采集内存可捕获每个细节
· 一流的PC系统，配备 64 GB RAM，可快速处理复杂信号

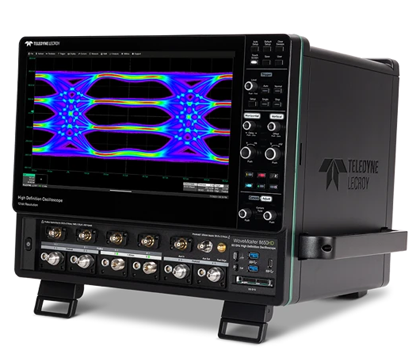

WaveMaster 8000HD 系列示波器概览
WaveMaster 8000HD 是唯一一款同时具有高带宽 50 Ω 和高阻抗 1 MΩ 输入、全系列混合信号输入（数字输入）选项、高达 8 Gpts 采集内存和用于快速处理的领先 PC 的示波器。

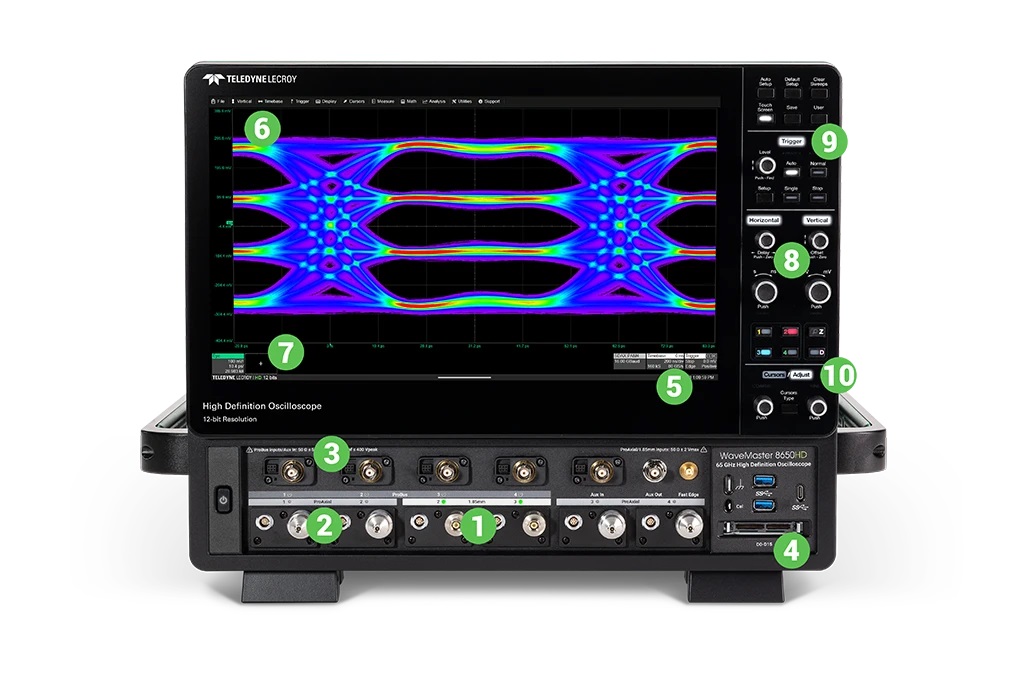

Front view
① 高达 1.85 GHz带宽的65mm 输入 ②高达33 GHz带宽的ProAxial输入 ③高达 2 GHz带宽（50 Ω）和 500 MHz带宽（1 MΩ）的ProBus 输入 ④ 2.5 GS/s的混合信号输入 ⑤ 全带宽埃及高达100毫秒，可详细查看长事件 ⑥ 15.6" 1920 x 1080 全高清电容式触摸屏 ⑦ 带有一键式用户界面的 MAUI实现直观高效的操作 ⑧ 波形控制旋钮 ⑨ 彩色编码面板指示器 ⑩ 光标/调整旋钮

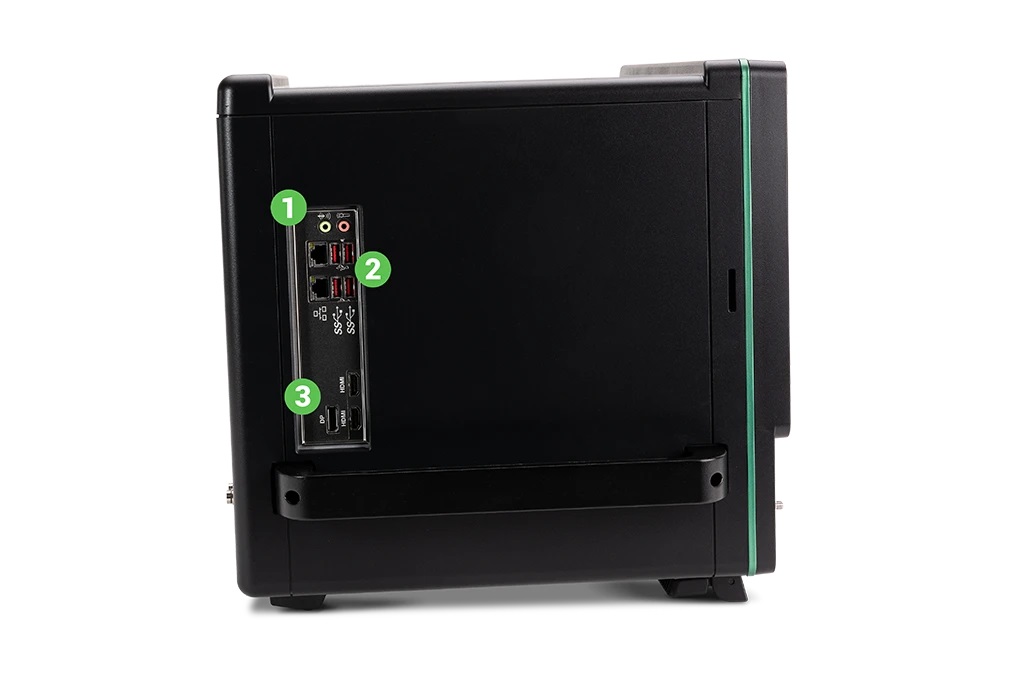

Side view
① 一流的示波器 PC 系统，具有64 GB RAM，可快速处理波形数据 ② 高速 USB 连接 ③ HDMI 和 DisplayPort 连接器上的 4k 外部显示器连接

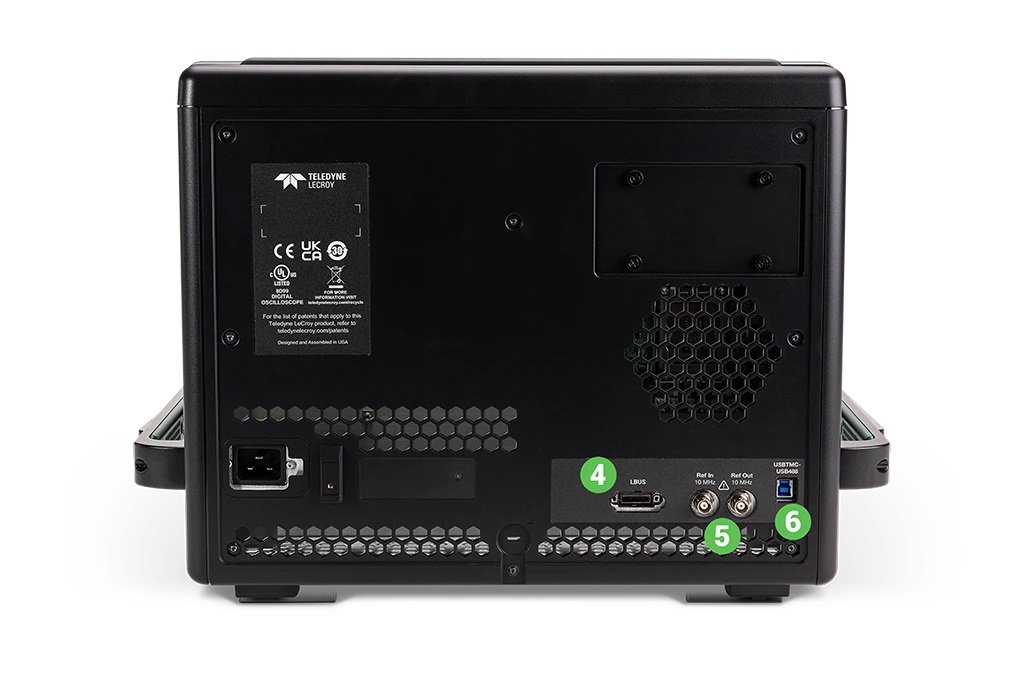

Back view
④ LBUS连接器一一兼容HDA125，用于高速采集DDR命令总线和其他数字信号 ⑤ 用于连接其他设备的参考时钟输入/输出连接器 ⑥ USBTMC (测试和测量类) 通过 USB 3.1 实现快速数据卸载
无与伦比的验证和调试功能
aveMaster 8000HD 示波器型号提供了对系统范围行为的可视性，这是其他高带宽示波器无法比拟的。 轻松找到合规性失败的根本原因，确定互操作性问题的原因，并追踪间歇性故障。

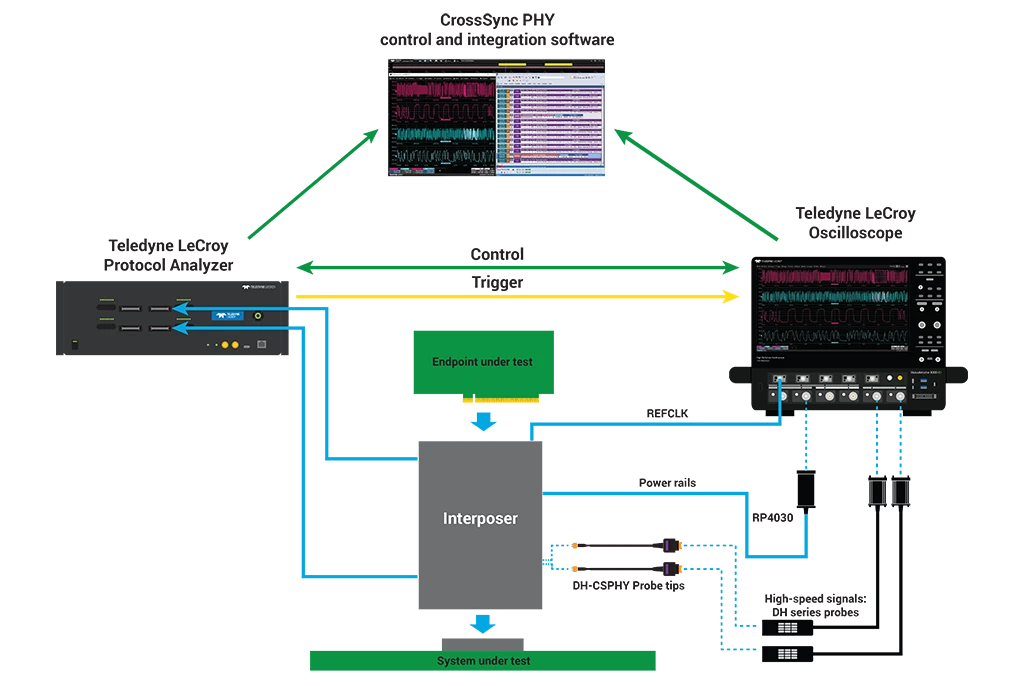

CrossSync PHY 协议分析仪和示波器同步
Teledyne LeCroy CrossSync PHY 软件和插入器无缝地融合了 Teledyne LeCroy 协议分析仪和示波器的功能，从而深入了解其他仪器无法提供的链路行为。
· 验证和调试活动链接操作
· 通过捕获整个协议栈快速解决互操作性问题
· 使用集成的物理和协议视图分析链路训练

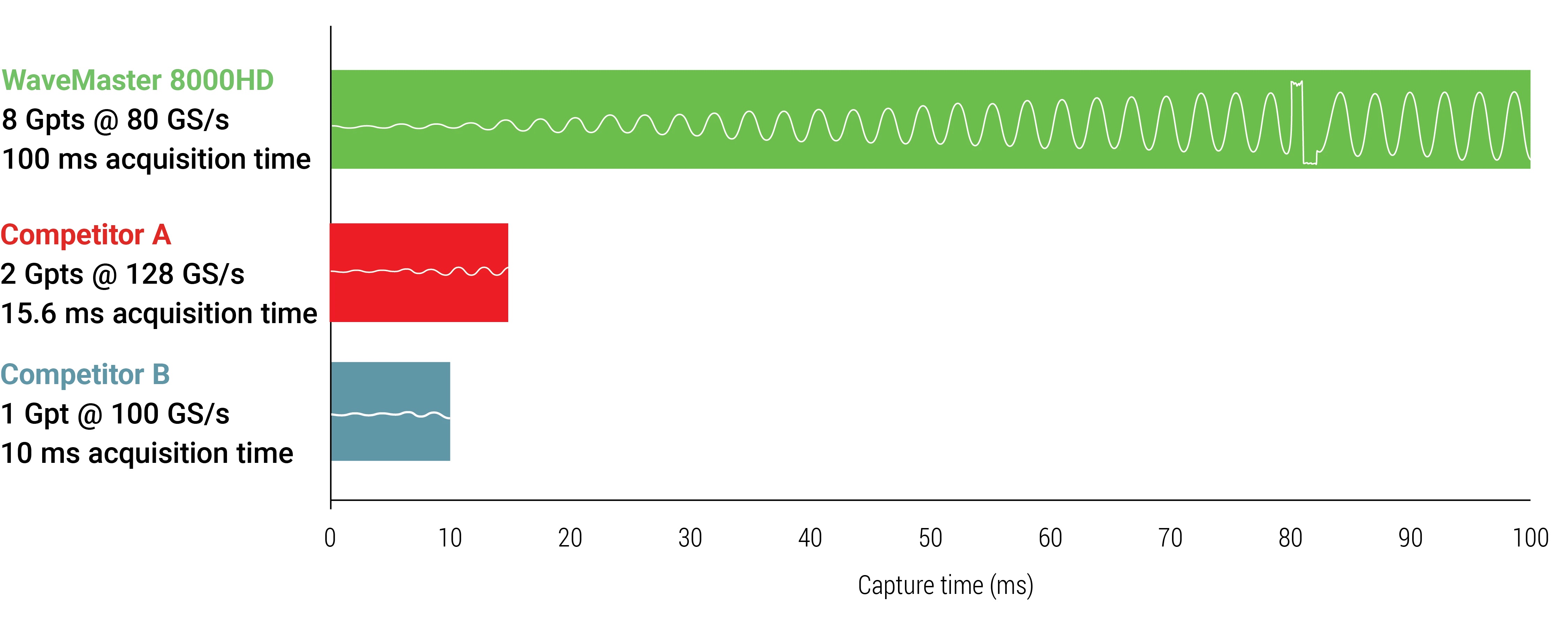

业界最长的示波器采集内存
具有高达 8 Gpts 的采集内存， WaveMaster 8000HD 可以捕获长时间内发生的事件，同时仍保持高采样率以了解最小的细节。
· 在全带宽下采集高达 100 毫秒的数据 - 并且始终具有 12 位分辨率。
· 长内存和高采样率可捕获毫秒级趋势和皮秒级毛刺。
· 内存较少的示波器需要权衡采样率和采集时间。
全面的嵌入式调试工具集
过去，调试高速接口意味着在工作台上配备两台示波器——一台高带宽示波器和一台通用示波器。 WaveMaster 8000HD 示波器可以做到这一切，毫不妥协。
· 使用无源 1 MΩ 探头采集低速信号，并通过 50 Ω 输入采集高带宽信号（无需适配器）
· 用于捕获间歇性问题的硬件串行触发器
· 用于边带信号的 2.5 GS/s 混合信号选项
· 适用于 DDR 和其他高速应用的外部 12.5 GS/s 混合信号选项
