CANREC超长数据与波形记录分析仪

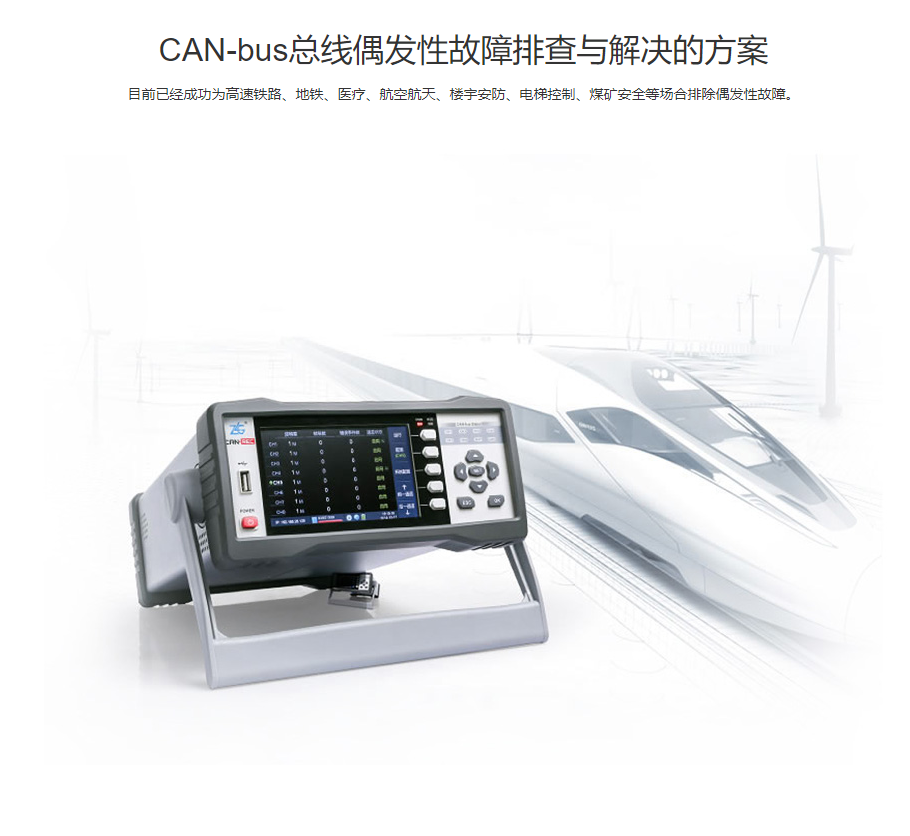

CAN总线故障排查中,难点最大的就是偶发性故障。让用户甚至CAN专家都无法准确判断问题的源头。比如,风力发电机变桨系统在72小时中发生一次CAN数据传输中断;新能源车辆在行驶1万公里过程中出现一次仪表盘“黑了”,但后来怎么都无法复现;高铁列车在行驶2000公里中出现1次由于CAN通讯异常而导致的紧急减速等等。这些偶发性的CAN通讯异常就像定时炸弹,让设计师和用户胆战心惊。 广州致远电子有限公司根据客户需求,研发出CANREC—— 8通道CAN总线记录分析仪,可脱离PC独立运行,长时间存储CAN报文和波形,保证用户可以找到错误,并且看得到错误发生前后的波形。

型号 : CANREC
品牌 : 致远电子
采购电话 : 010-62166636
资料下载 : 点击前往下载

规格参数

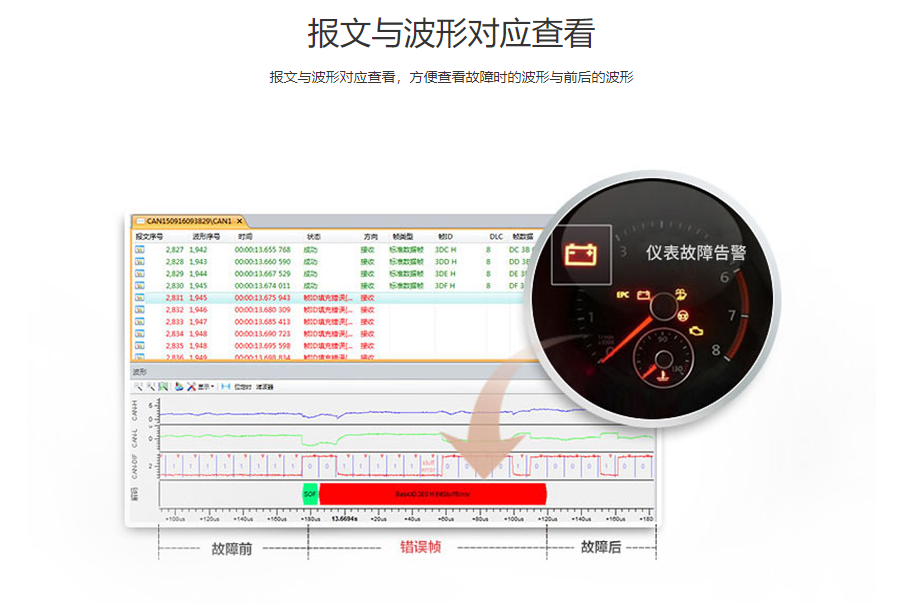

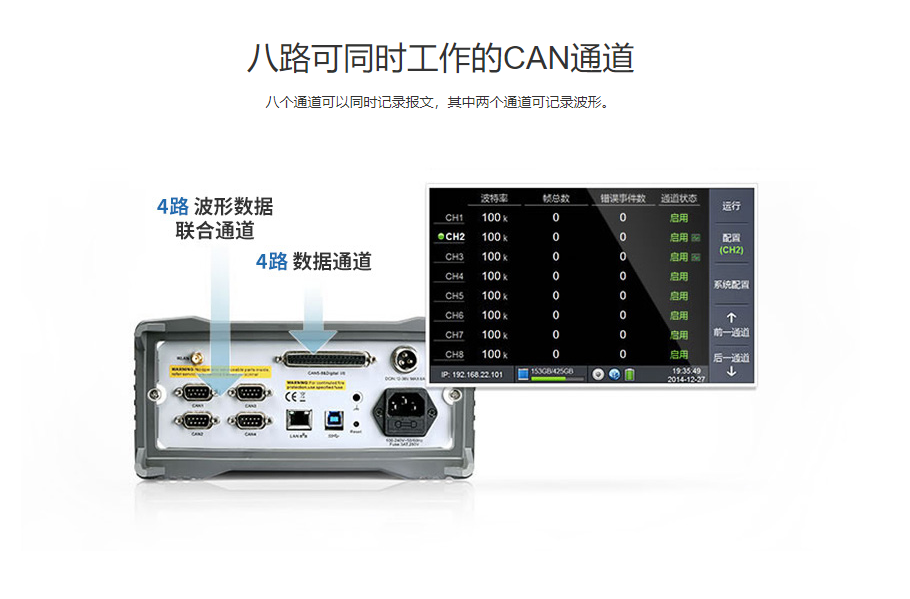

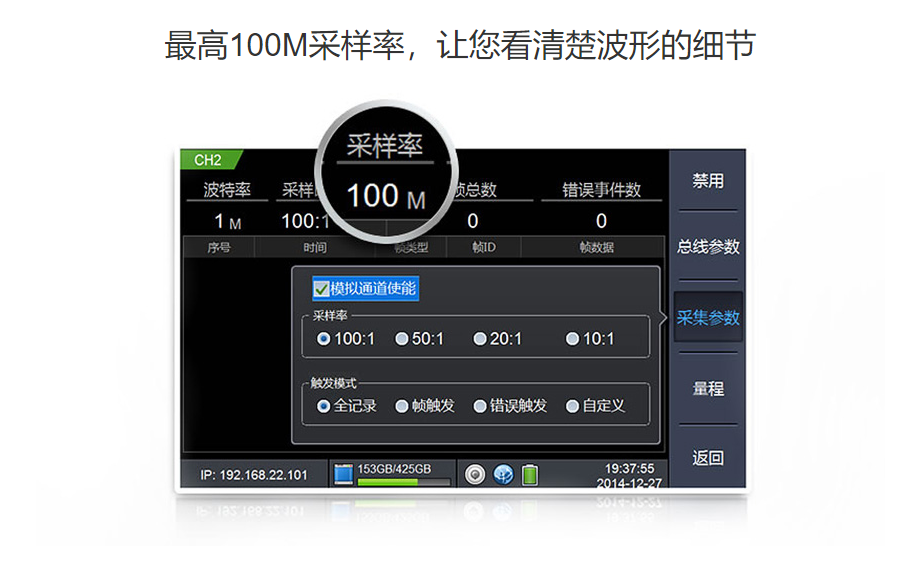

  • 2通道CAN模拟与数字信号混合记录通道(可同步存储CAN报文与对应波形,采样率100MSa/s);
  • 6通道CAN纯数字信号记录通道(可长时间存储CAN报文);

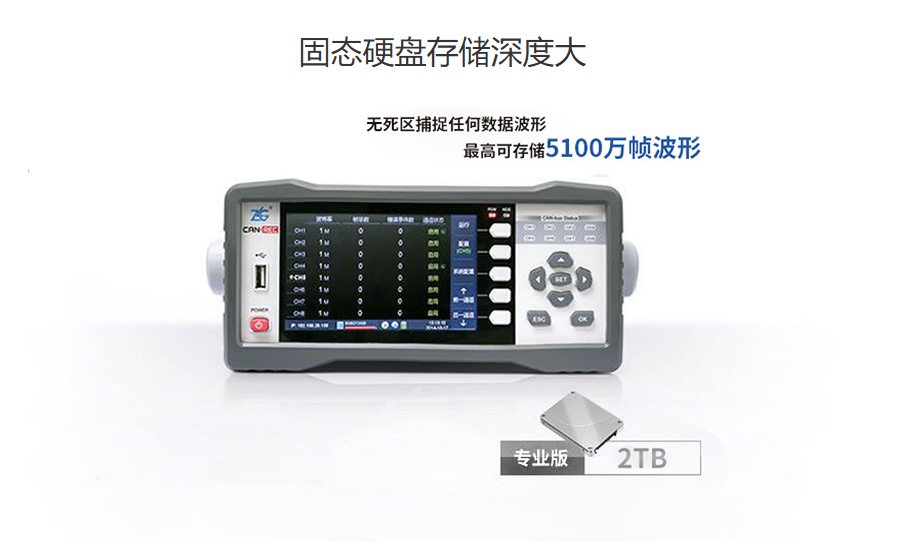

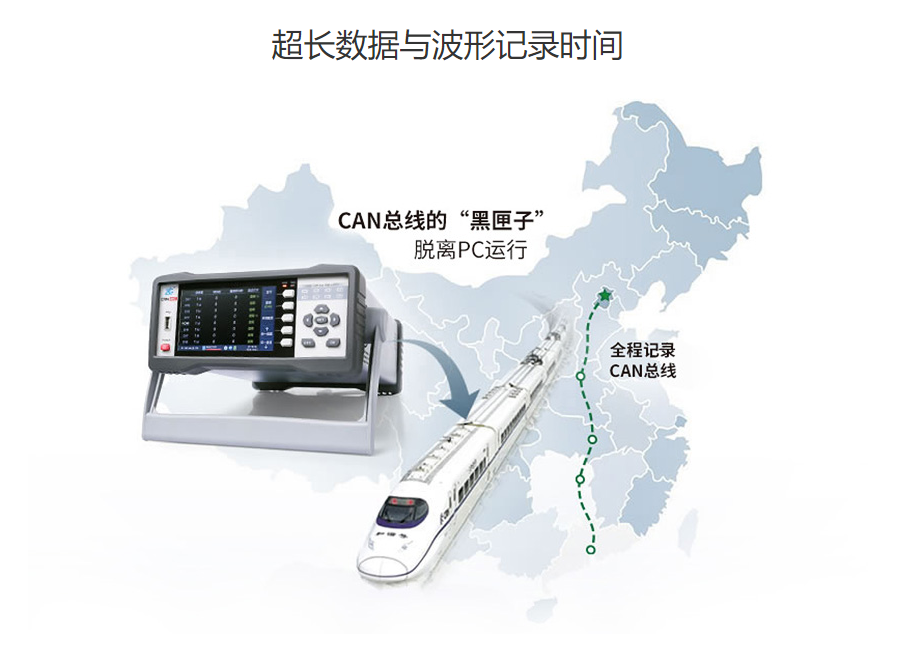

  • 无需PC控制,可独立运行,自带2TB固态硬盘,可8通道同时工作,进行长时间存储
    (如果只存储报文,在1M波特率下,8通道满流量记录,可存储22天CAN报文);

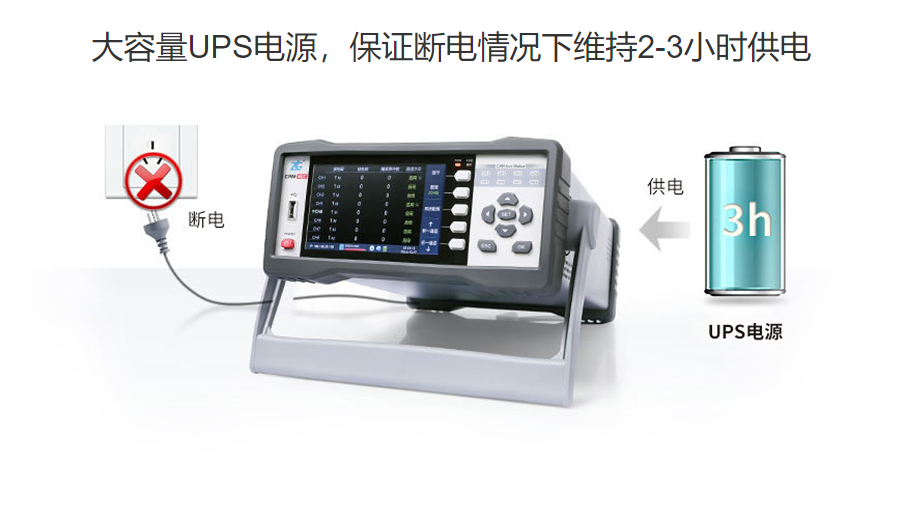

  • 自带大容量UPS电池,保证供电中断后可继续工作3小时;
  • 自带5寸大屏,清晰显示当前记录状态与错误情况;

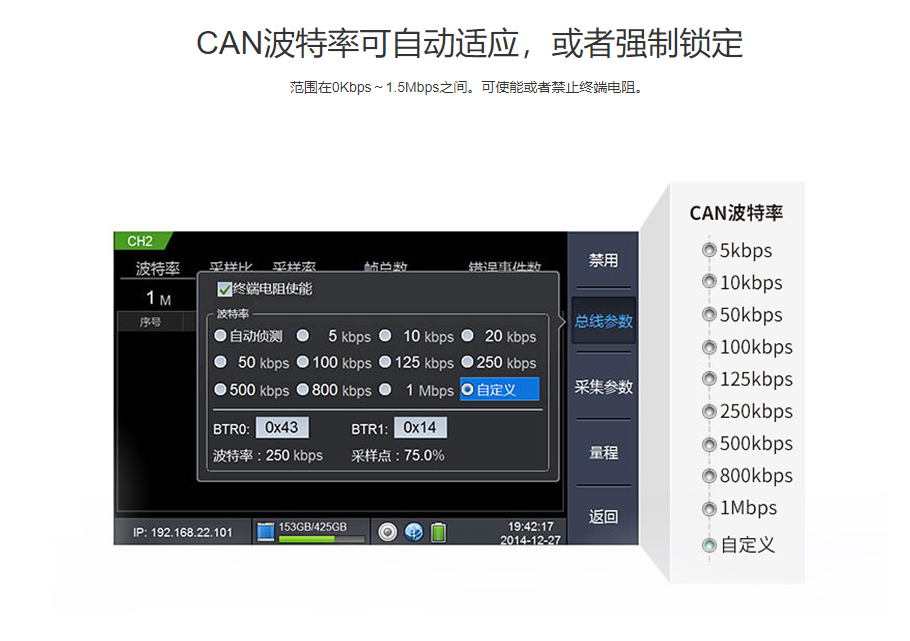

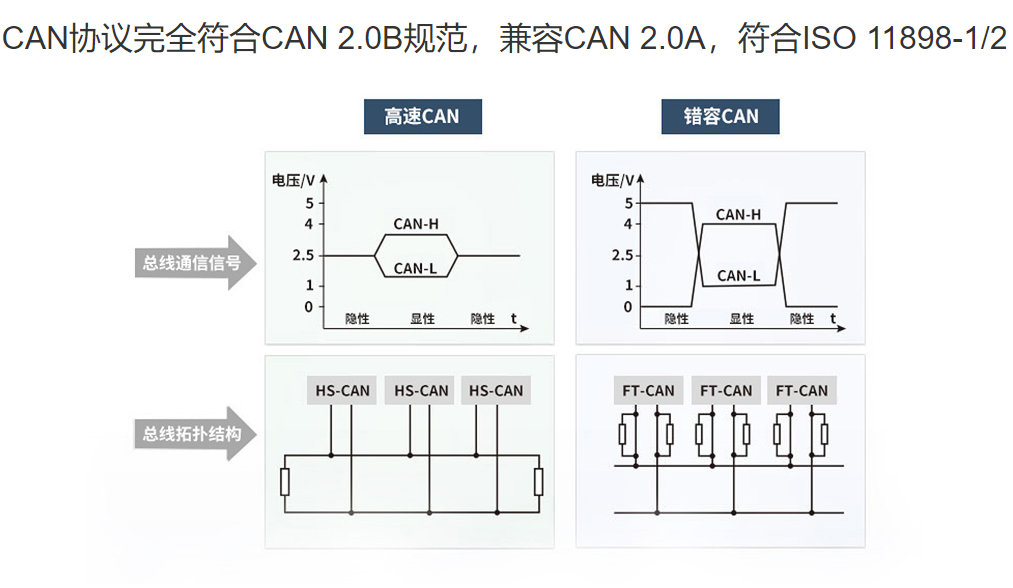

  • CAN接口类型:高速CAN、容错CAN、单线CAN等(根据用户需要选配);
  • 1通道USB3.0 Device接口,用于高速导出数据到PC进行分析(专业版CANREC可在线分析);
  • 1通道USB2.0 Host接口,用于导出数据到U盘;
  • 1通道千兆以太网接口,用于与其他仪器组合进行分布式测量(亦可导出数据);
  • 1通道蓝牙接口,可与手持终端进行通讯;

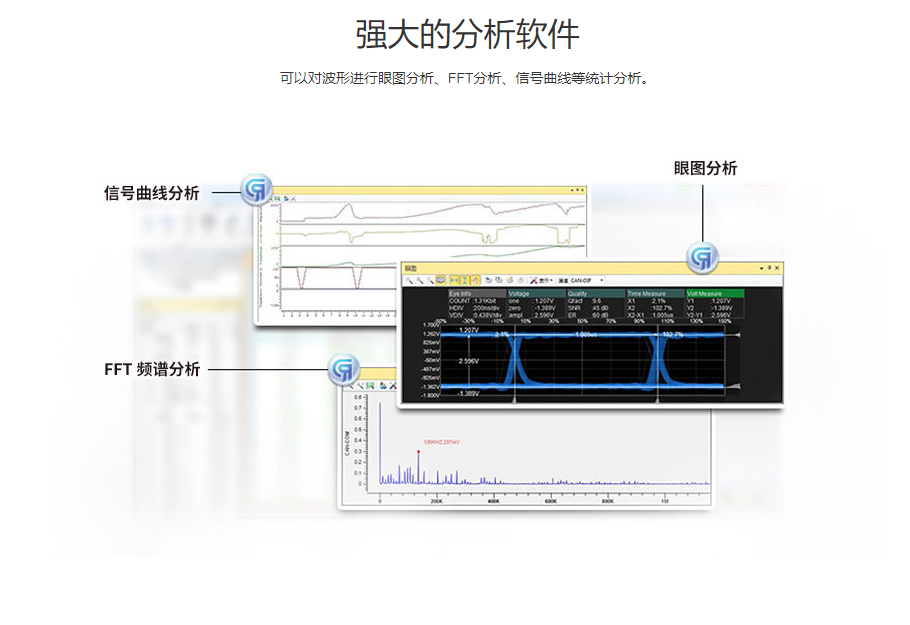

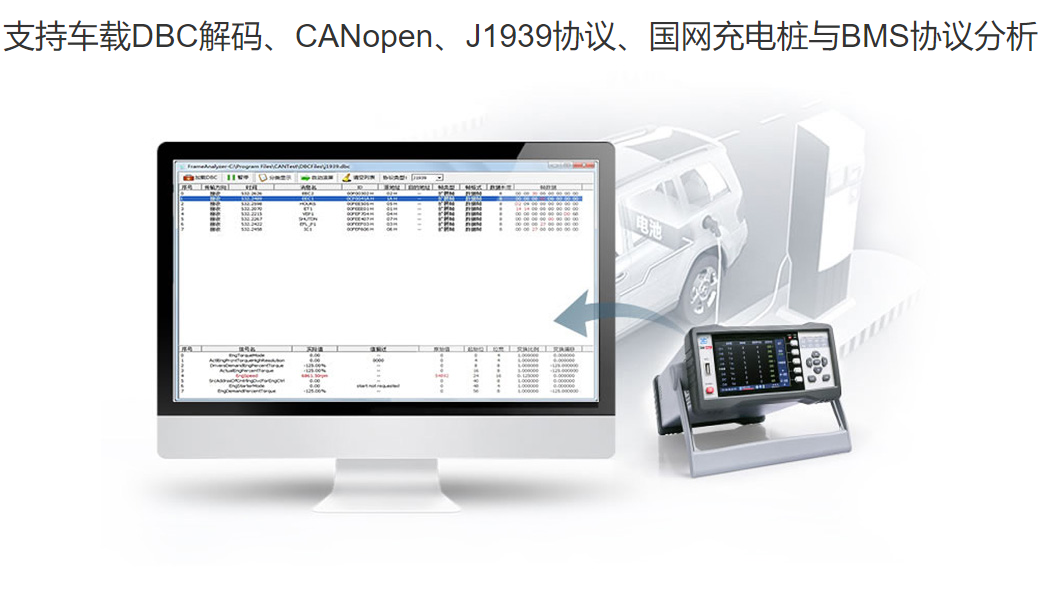

  • 包含CANScope分析仪所有的离线测量分析功能(专业版CANREC可进行在线分析);
  • 供电电压:220VAC或者12-36VDC(直流供电采用航空插座,保证稳固)最大功耗20W;
  • 工作温度: -25℃~+75℃;
  • 尺寸:220×331.5×109.2mm(mm)。
